隔离电流传感器为什么越来越多设备在用？
在很多电力电子设备的设计中，工程师正在越来越多地选择隔离电流传感器，而不是传统的分流电阻来进行电流检测。尤其是在一些高压、高功率系统中，这种趋势已经非常明显。例如在以下领域：
新能源汽车
光伏逆变器
储能系统
工业电源
隔离式电流检测方案已经成为越来越常见的设计选择。
那么问题来了：
为什么越来越多设备开始使用隔离电流传感器？
要理解这个趋势，我们需要先看看传统电流检测方案的一些局限。
一、传统分流电阻方案的局限
在电流检测领域，分流电阻（Shunt）一直是非常经典的一种方案。
它的工作原理非常简单：
当电流流过电阻时，会在电阻两端产生一个电压降，通过测量这个电压就可以计算出电流大小。
由于结构简单，这种方案具有几个明显优势：
成本低
电路结构简单
测量精度较高
因此在很多低压系统中，分流电阻依然是一种非常常见的选择。
但随着设备功率不断提高，分流器方案也逐渐暴露出一些问题。
1 没有电气隔离
分流电阻通常直接串联在主电流路径中，因此测量电路与功率电路之间是直接电连接的。
在低压系统中，这通常问题不大。
但在一些高压应用场景，例如：
新能源汽车高压电池系统
光伏逆变器直流母线
储能系统
系统电压可能达到数百伏甚至上千伏。
如果电流检测电路没有隔离，就意味着：
控制电路可能直接暴露在高压环境中。
这会给系统安全设计带来很大挑战。
2 大电流场景容易发热
分流电阻还有一个比较明显的问题，就是功耗和发热。
电阻上的功率损耗可以通过公式计算：
P = I²R
当电流比较大时，即使电阻值很小，也会产生明显的功率损耗。
例如：
100A 电流流过 1mΩ 电阻
功耗就已经达到：
10W
这意味着系统必须进行额外的散热设计。
在高功率设备中，这往往会增加系统复杂度。
3 系统安全性和可靠性问题
在很多工业设备设计中，安全隔离已经成为一个重要指标。
如果电流检测电路与高压功率电路直接连接，一旦发生异常情况，就可能影响控制系统。
因此在一些高压设备设计中，工程师往往会选择隔离测量方案。
二、隔离电流传感器的工作原理

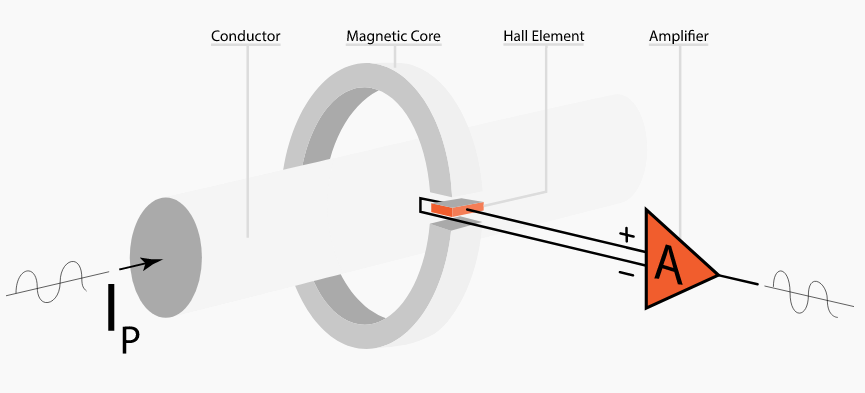

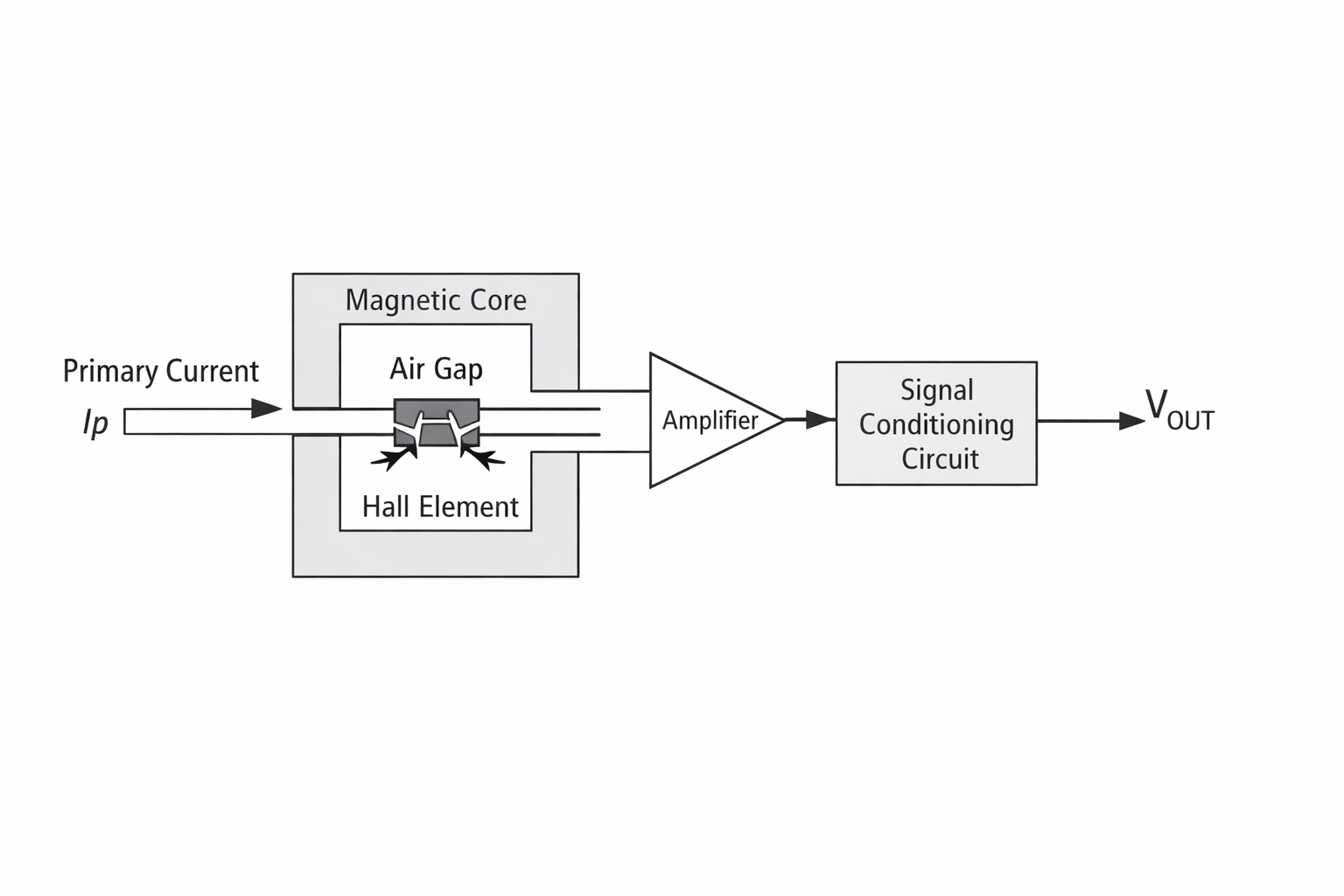

隔离电流传感器通常通过检测导体周围产生的磁场来实现电流测量。
其中最常见的一种结构就是 霍尔电流传感器。
当电流流过导体时，会在导体周围产生磁场。
霍尔元件可以检测这个磁场变化，并将其转换为电信号输出。
由于传感器并不需要与导体直接电连接，因此天然具备电气隔离特性。
三、隔离电流传感器带来的优势
由于采用磁场检测方式，隔离电流传感器在很多应用中具有明显优势。
1 更高的系统安全性
隔离结构最直接的好处就是：
功率侧和信号侧之间完全电气隔离。
这意味着控制电路不会直接接触高压系统。
对于高压设备来说，这一点非常重要。
例如在新能源汽车系统中，高压电池电压通常在：
400V — 800V
隔离电流检测可以大大降低控制系统的安全风险。
2 抗干扰能力更强
在很多电力电子设备中，系统内部存在大量高频开关信号，例如：
PWM 控制
高频开关电源
电机驱动
这些系统通常会产生较强的电磁干扰。
隔离电流传感器由于采用磁场检测方式，对这些干扰通常更不敏感。
因此在复杂电磁环境中，测量结果也更加稳定。
3 更适合大电流测量
由于隔离电流传感器不需要电流通过测量电阻，因此不会像分流器那样产生明显功耗。
在大电流场景中，这一点优势非常明显。
例如：
200A
300A
甚至更高电流
在这些应用中，隔离式电流传感器往往更加可靠。
四、分流电阻 vs 隔离电流传感器
在很多电流检测应用中，工程师通常会在分流电阻方案和隔离电流传感器方案之间进行选择。
不同方案各有特点，适合的应用场景也有所不同。
下面是一个常见的对比。
从工程角度来看：
低压、小电流系统
分流电阻依然是一种非常经济实用的方案。 高压、高功率系统
隔离电流传感器通常更具优势。
特别是在一些新能源设备中，系统电压可能达到 数百伏甚至上千伏，此时隔离测量方案会更加安全可靠。
五、典型应用场景
随着新能源和电力电子技术的发展，隔离电流传感器已经被广泛应用在多个行业。
新能源汽车
在新能源汽车中，电流检测是非常关键的一环。
例如：
电池管理系统（BMS）
电驱系统
充电系统
这些系统通常都需要实时监测电流变化。
隔离电流传感器可以在保证安全的同时实现稳定测量。
光伏逆变器
光伏系统中通常存在较高的直流电压。
同时逆变器内部也存在大量开关动作。
隔离电流传感器能够在这种环境中稳定工作，因此被广泛应用。
储能系统
储能系统的功率通常较大，电流检测范围也比较广。
例如：
电池充放电控制
储能变流器
隔离式电流传感器能够满足大电流检测需求。
工业电源与电机驱动
在工业设备中，电机驱动和高功率电源系统也需要可靠的电流检测方案。
隔离电流传感器在这些应用中同样非常常见。
六、总结
在早期的很多电子设备中，分流电阻由于成本低、结构简单，一直是主流电流检测方案。
但随着系统电压和功率不断提升，对安全性和可靠性的要求也越来越高。
在这种背景下，隔离电流传感器正在被越来越多设备采用。
特别是在：
新能源汽车
光伏逆变器
储能系统
工业电源
这些领域，隔离式电流检测方案已经逐渐成为主流选择。
随着电力电子技术持续发展，可以预见：
隔离电流传感器的应用范围还会进一步扩大。
