在很多电源、逆变器或者电机控制系统的调试过程中，工程师经常会遇到一个现象：

系统运行看起来没问题。
平均电流测量也基本准确。

但当你把示波器接上去看波形时，会发现一个问题：

瞬间电流总是测不准。

有时候波形明显被“压平”，
有时候甚至会出现明显的滞后。

很多人第一反应会怀疑：

是不是 ADC 采样的问题？
是不是示波器带宽不够？

但实际上，问题很可能出在 电流传感器本身的动态性能。

一、为什么瞬间电流更难测？

和直流电流不同，很多电力电子系统中的电流信号其实是 高速变化的信号。

例如：

• 开关电源
• 逆变器
• 电机驱动
• 新能源汽车控制系统

这些系统里通常都会存在 PWM 控制。

PWM 一旦参与，电流波形里就会包含大量的高频分量。

这意味着：

电流传感器不仅要测“大小”，还要跟得上变化速度。

如果传感器的动态性能不够，输出波形就会出现失真。

二、瞬间电流测不准，通常来自三个原因

在实际工程中，最常见的原因主要有三个。

1 带宽不够

电流传感器和放大器一样，都有自己的 带宽限制。

简单理解：

如果信号频率超过传感器带宽
传感器就无法完整还原波形。

典型现象就是：

高频成分被削弱
波形边沿变缓
电流峰值被低估

这也是为什么很多系统里：

平均值没问题，但瞬态不准确。

2 响应速度不够

除了带宽，另一个关键参数是 响应时间（Response Time）。

响应速度慢会带来两个问题：

• 电流变化时输出存在延迟
• 快速变化信号被“拖尾”

在一些高速控制系统中，比如：

• 电机 FOC 控制
• 高频 DC/DC
• 逆变器保护

这种延迟甚至可能影响控制算法。

3 内部滤波设计

很多电流传感器内部都会加入 滤波电路。

这么做的原因是：

• 降低噪声
• 提高稳定性
• 让输出更平滑

但副作用也很明显：

高频信号会被削弱。

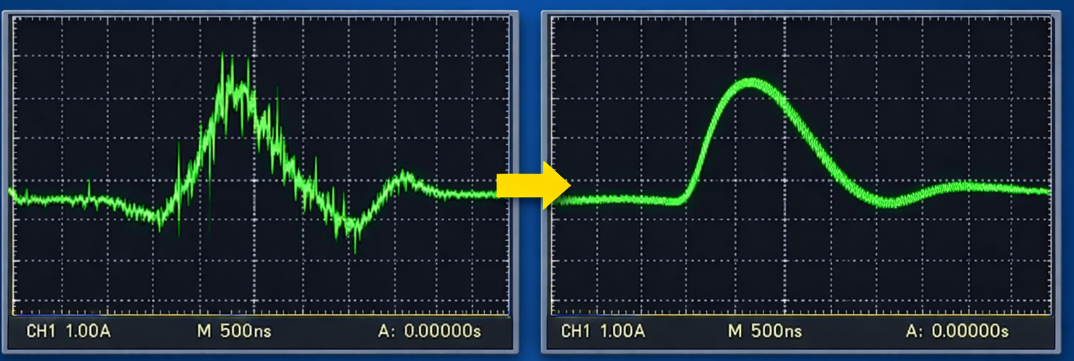

所以有时候你看到的“平滑电流波形”，其实并不是系统真实电流。

而是 被滤波后的结果。

三、开关电源中的典型场景

在 PWM 控制的开关电源中，这个问题特别常见。

电流信号通常会包含：

• 开关频率分量
• 电感纹波
• 瞬态尖峰

如果电流传感器带宽不够，示波器上看到的波形就会出现：

• 上升沿变缓
• 峰值降低
• 高频细节消失

很多工程师第一次遇到这种情况时会觉得：

系统好像变“稳定”了。

但实际上只是传感器 把高频部分过滤掉了。

四、工程上的常见解决方案

如果系统确实需要测量瞬态电流，一般会从几个方面优化。

1 选择更高带宽的电流传感器

这是最直接的方法。

在选型时除了关注量程，还需要注意：

• 带宽
• 响应时间
• 线性度
• 隔离能力

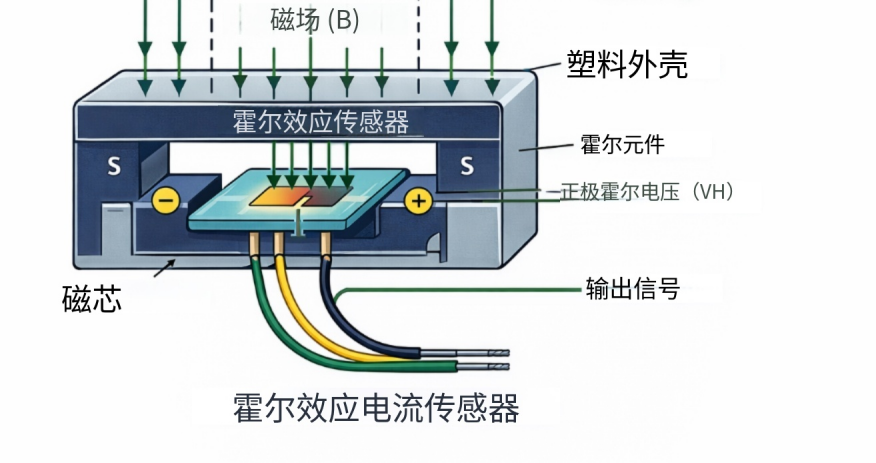

例如一些 霍尔电流传感器 在设计上会针对动态性能进行优化，可以在较大电流范围内保持较好的响应速度。

像一些支持 数百安培检测的霍尔电流传感器，在新能源、电机驱动等场景中就比较常见。

2 优化采样电路

除了传感器本身，后端采样电路也会影响动态性能，比如：

• ADC 采样率
• 运放带宽
• PCB 走线

如果采样链路设计不合理，也会出现波形失真。

3 合理设计滤波

滤波并不是越强越好。

在很多系统中，工程师会在 抗干扰能力和动态响应之间做平衡。

如果系统更关注：

• 保护响应
• 动态控制

通常会减少滤波。

如果更关注：

• 稳定测量
• 数据监测

则会增加滤波。

五、总结

在电力电子系统中，电流测量不仅仅是“测得准”。

更重要的是 能不能跟得上电流变化。

很多时候：

平均值看起来正确
并不代表瞬态是准确的。

所以在进行电流传感器选型时，除了量程和精度，还需要特别关注：

• 带宽
• 响应时间
• 动态性能

在很多高速控制系统中，动态性能往往比静态精度更重要。
