为什么同一电流，用不同电流传感器测出来的结果不一样？

在设备调试过程中，有一个现象很多工程人员都遇到过。

同一条电流回路，在电路结构没有变化的情况下，如果换一种电流传感器进行测量，示波器上看到的波形却可能完全不同。有的波形看起来比较平滑，而有的则能看到明显的尖峰或者高频纹波。

第一次遇到这种情况时，很多人往往会怀疑：是不是某个传感器测错了？

实际上，在大多数情况下，这种差异并不是测量错误，而是不同电流传感器本身的测量特性不同所导致的结果。

一、不同电流传感器的测量原理

目前工程系统中常见的电流测量方式主要包括三种：

分流器测量

开环霍尔电流传感器

闭环霍尔电流传感器

分流器是一种比较直接的测量方式，通过在电流路径中串联一个低阻值电阻，根据电阻两端的电压降来计算电流值。这种方式结构简单，响应速度快，同时具有较高的测量带宽，因此在很多高速电流测量场景中比较常见。

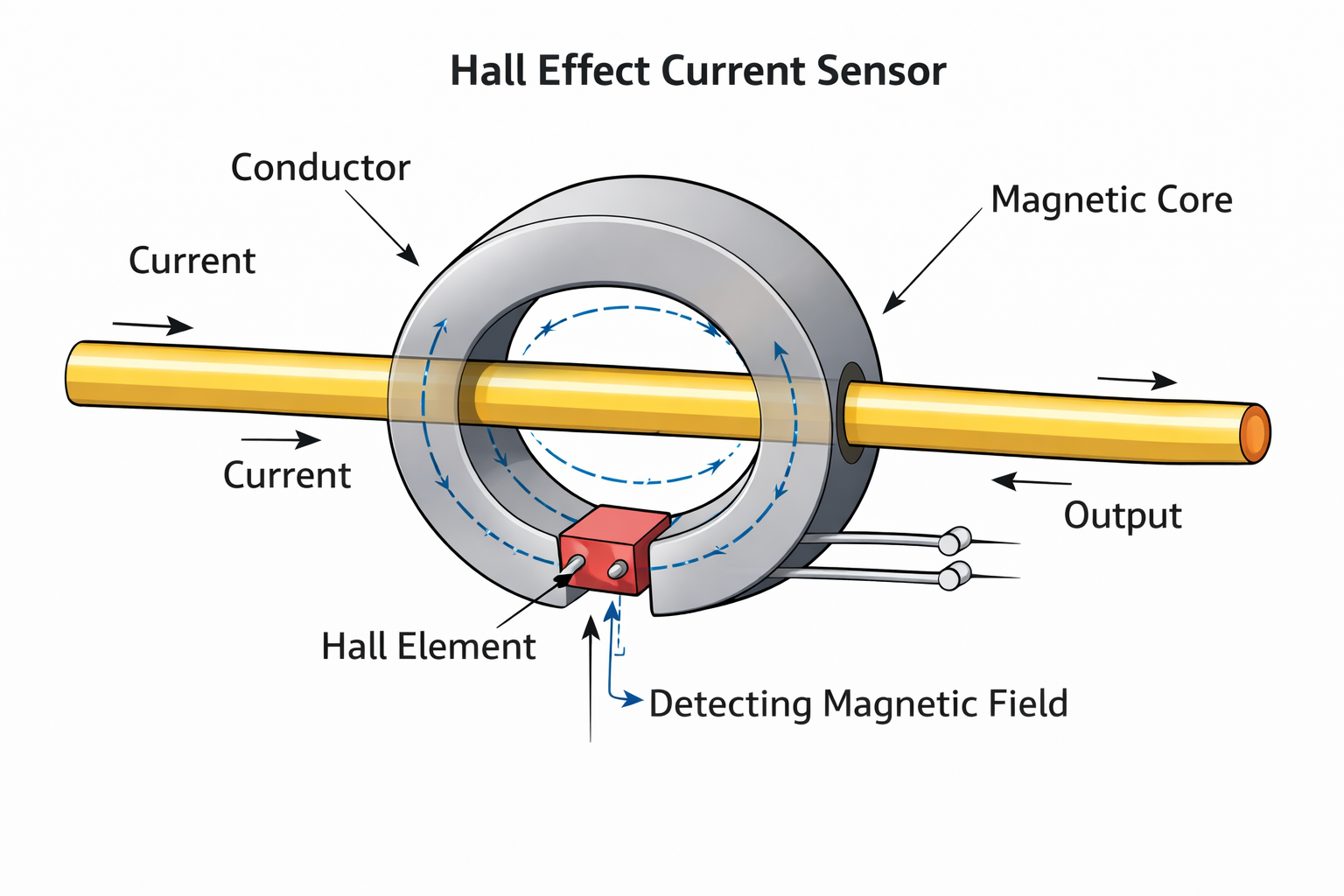

霍尔电流传感器则是利用磁场进行测量。当电流流过导体时，会在周围产生磁场，通过霍尔元件检测磁场变化，再将其转换为电压信号输出。

根据结构不同，霍尔电流传感器又可以分为开环和闭环两种形式。开环结构通常更简单，成本较低，隔离能力好；闭环结构则通过磁场补偿的方式提高测量精度和线性度。

由于这些测量方式在原理上存在差异，因此在动态信号测量时，最终呈现出来的波形也可能不同。

二、电流传感器带宽对测量波形的影响

在很多实际系统中，测量结果的差异往往来自于一个容易被忽视的参数：带宽。

电流传感器的带宽可以理解为它能够真实反映信号变化速度的能力。

当电流信号中包含高频成分时，带宽较高的传感器可以更完整地反映这些变化；而带宽较低的传感器则会对高频信号产生一定程度的衰减。

例如在以下系统中：

逆变器

开关电源

电机驱动系统

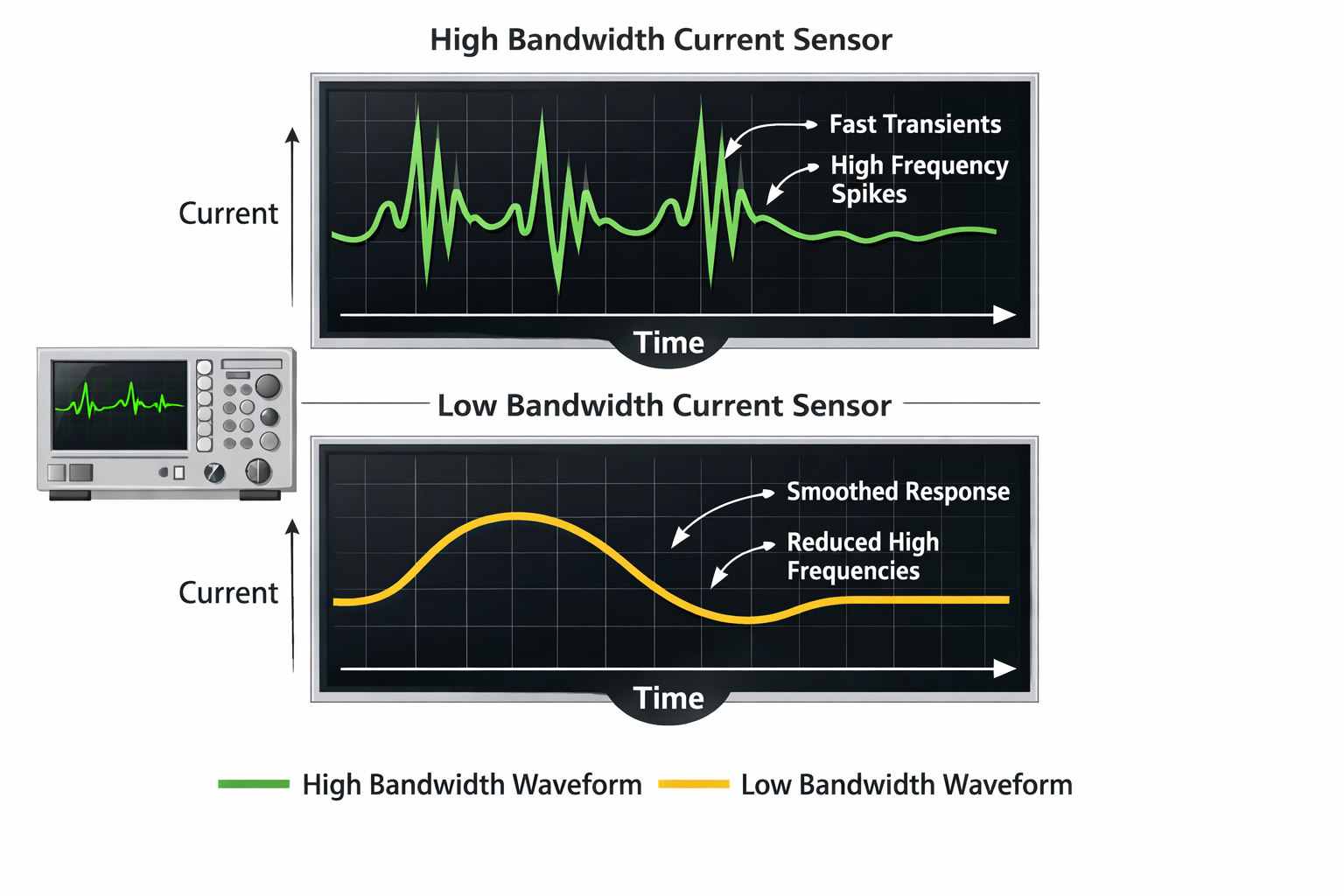

电流信号通常包含开关频率带来的高频纹波以及瞬态变化。如果使用带宽较高的测量方案，示波器上往往可以看到比较明显的电流尖峰或高频纹波。

而如果传感器带宽较低，或者内部设计中加入了滤波结构，那么部分高频信号就会被削弱，最终呈现出来的波形就会更加平滑。

从结果上看，两种波形似乎差别很大，但实际上只是测量系统对信号细节的保留程度不同。

三、隔离结构对电流测量信号的影响

在新能源设备、电机驱动系统以及储能系统中，电流测量通常需要具备电气隔离能力，因此会使用隔离式电流传感器。

隔离式电流传感器内部通常包含多个关键结构，例如：

磁路结构

霍尔检测单元

信号放大电路

滤波电路

这些结构都会影响传感器的动态响应特性。

例如在一些设计中，为了提高系统稳定性和抗干扰能力，传感器内部会加入滤波网络。这种设计可以有效减少噪声，但同时也可能削弱部分高频信号。

此外，不同厂家的磁路设计和信号处理方式也存在差异，因此即使测量的是同一条电流回路，不同传感器在波形表现上也可能有所不同。

四、工程测试中的正确理解

从工程角度来看，当不同电流传感器测得的波形存在差异时，并不能简单地判断某一个结果是“正确”或“错误”的。

更合理的理解方式是：不同测量系统具有不同的动态特性。

有的传感器更强调高速响应能力，可以看到更多信号细节；而有的传感器则更关注稳定性和抗干扰能力，因此输出波形会更加平滑。

在系统设计或设备调试过程中，需要结合具体应用场景来理解这些差异，而不是仅仅通过波形外观来判断测量结果。

当同一电流使用不同电流传感器进行测量时，出现波形差异是一种非常常见的工程现象。

这种差异通常来自于：

测量原理不同

传感器带宽不同

隔离结构和内部电路设计不同

因此，测量结果存在差异并不一定意味着某一种测量方式存在错误，而是测量系统特性不同所带来的正常表现。

理解这些差异，有助于在系统调试和设计过程中更加准确地分析测试结果，并选择更适合具体应用场景的电流测量方案。
