在高压系统中，电流检测应该放在高侧还是低侧？

在很多电力电子系统设计中，电流检测的位置其实是一个非常关键的设计点。
看起来只是把传感器放在不同的位置，但对系统的保护能力、控制精度甚至安全性都会产生影响。

工程上常见的方案主要有两种：

高侧检测（High-side sensing）
低侧检测（Low-side sensing）

很多工程师在做电路架构设计时，都会遇到这样一个问题：
到底应该放在高侧，还是放在低侧？

下面从工程角度简单聊一聊两种方案的特点。

一、低侧检测：结构简单，成本更低

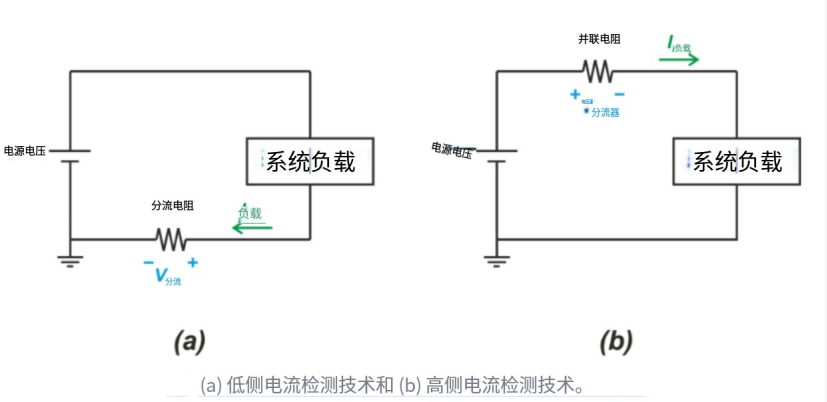

低侧检测，是把电流检测器件放在负载与地之间的位置。

也就是说，检测的是回到地线的电流。

这种方案在很多设备中都比较常见，原因也很简单：实现起来非常容易。

它主要有几个优点：

第一，电路结构简单

由于检测点接近地电位，
采样信号的共模电压非常低。

这意味着普通的运算放大器、ADC等电路就可以直接处理信号，不需要复杂的隔离或高共模设计。

第二，成本更低

低侧检测通常可以使用：

• 分流电阻 + 运放
• 简单的电流检测芯片

整体成本控制比较容易，因此在很多消费类设备或成本敏感设备中比较常见。

第三，信号处理容易

因为参考地一致，
MCU或控制器读取电流信号时不会涉及高共模电压问题，设计难度更低。

但低侧检测也有一个比较明显的问题。

它检测的并不是完整的负载回路电流。

在某些情况下：

• 系统可能存在多条回流路径
• 故障电流可能不会完全经过检测点

这就会影响一些保护功能，比如：

• 短路保护
• 漏电检测
• 系统安全监控

因此在一些对安全性要求较高的系统中，低侧检测往往不是最优方案。

二、高侧检测：更真实的电流信息

高侧检测，是把电流检测器件放在电源与负载之间。

也就是说：

检测的是进入负载的电流。

这种方式在很多工业系统中越来越常见，特别是在：

• 新能源汽车
• 储能系统
• 逆变器
• 电机驱动系统

它最大的优势是：

能够检测真实的负载电流。

无论电流如何回流，只要进入负载，都会被检测到。

因此对于系统保护来说，高侧检测更可靠，比如：

• 过流保护
• 短路保护
• 负载状态监测

系统控制器可以获得更加真实、完整的电流信息。

不过，高侧检测的设计难度也明显更高。

首先是共模电压问题。

在高压系统中，高侧电流检测点的电压可能是：

• 48V
• 400V
• 800V

而电流检测信号通常只有几十毫伏到几百毫伏。

这就要求电流检测方案必须具备：

• 高共模抑制能力（CMRR）

• 良好的隔离能力

• 稳定的温漂性能

因此很多高压系统会选择使用：

隔离式电流传感器，例如霍尔电流传感器方案。

这类方案可以在保证电气隔离的同时，稳定测量高侧电流。

例如在很多工业电源或储能设备中，

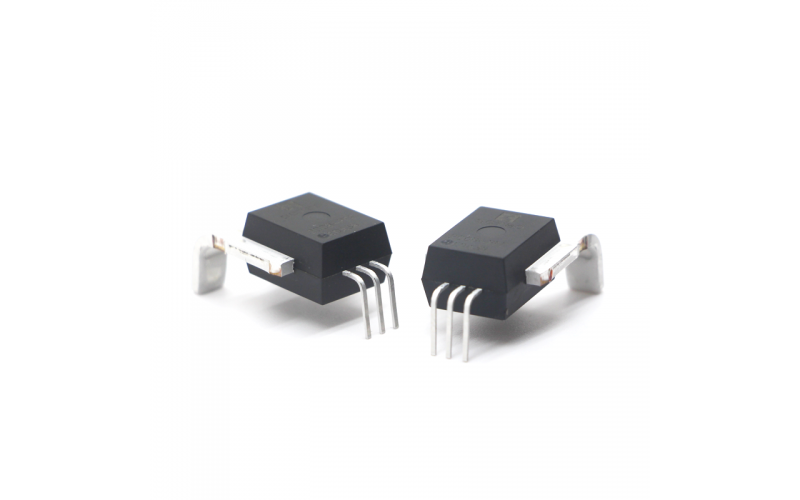

工程师会直接使用类似 VCS758 系列电流传感器 来进行高侧电流检测。

这种方案的好处是：

• 隔离测量
• 带宽高
• 安全性好
• 电路设计更简单

三、不同应用，选择逻辑并不一样

在实际工程中，高侧和低侧并没有绝对的好坏之分。

关键还是看系统的应用需求。

比如在电机驱动系统中：

很多方案会选择低侧检测，因为：

• 成本敏感
• 控制算法可以补偿
• 电流采样点比较固定

而在逆变器系统中：

为了获得更准确的负载电流，
高侧检测会更加常见。

在储能系统或新能源设备中：

由于系统电压高、电流大，
同时对安全保护要求严格。

工程上通常会更倾向于：

高侧隔离电流检测方案。

这样可以同时兼顾：

• 系统安全
• 测量精度
• 电气隔离

四、总结

很多工程师在设计电流检测电路时，
往往会先纠结一个问题：

高侧还是低侧？

但从系统设计角度来看，这其实不是一个单纯的电路问题。

电流检测的位置，本质上是系统架构问题。

如果系统更关注：

• 成本
• 电路简单

低侧检测会是一个不错的选择。

如果系统更关注：

• 安全性
• 保护功能
• 真实负载电流

那么高侧检测通常会更加合适。

在高压、高功率的电力电子系统中，
随着设备功率越来越大，
隔离式高侧电流检测方案也正在变得越来越常见。
