电流检测电路设计基础:工程师入门指南

在光伏逆变器、储能PCS、电机驱动、BMS以及工业电源系统中,电流检测几乎决定了整个控制系统能否稳定运行。很多工程师在项目初期更关注功率拓扑、MOSFET选型或控制算法,但真正进入调试阶段后,系统异常往往首先出现在电流检测环节。例如ADC采样抖动、保护误动作、电流环振荡、PWM噪声耦合、过流保护不稳定等问题,本质上都与电流检测电路设计有关。对于功率电子系统而言,电流检测不仅仅是“测量电流”,而是整个控制系统的核心反馈链路。

实际工程中,电流检测问题通常表现为以下几类:

  • 电机驱动系统低速抖动

  • 逆变器并网电流失真

  • 储能PCS过流误报警

  • 高频PWM环境下采样波形毛刺严重

  • ADC采样值随机跳变

  • 大电流工况下测量漂移明显

  • 高压系统中控制板频繁被干扰

很多工程师在调试时会误以为是软件算法问题,但实际上,问题根源往往来自电流检测电路本身。例如采样位置不合理、接地回路设计错误、共模干扰过大、隔离不足、采样带宽不匹配等。


一、电流检测在系统中的作用

电流检测的核心目的并不仅仅是显示电流值,而是为控制系统提供实时反馈。

在功率电子系统中,电流检测通常承担以下功能:

功能
应用场景
电流闭环控制
电机FOC控制、逆变器控制
过流保护
MOSFET/IGBT保护
功率计算
PCS、电源系统
电池管理
BMS充放电检测
效率优化
MPPT、能量管理
故障诊断
短路、异常负载识别

例如在电机FOC控制中,相电流检测精度会直接影响转矩控制稳定性;在储能PCS中,母线电流检测则决定系统功率控制精度。

因此:

“电流检测电路”本质上属于控制系统的一部分,而不仅是简单传感器外围电路。

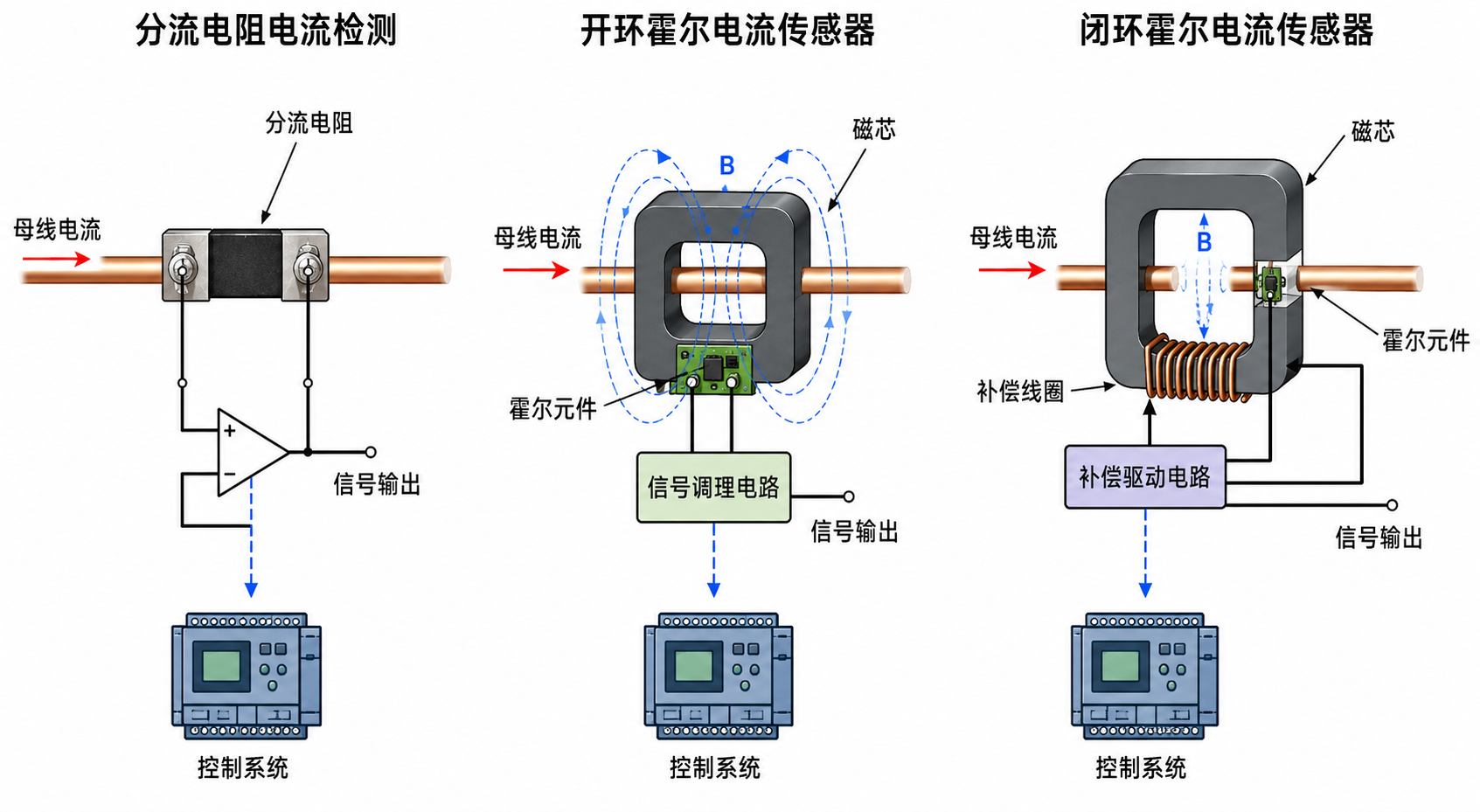

二、常见电流检测方案

目前工业系统中主流的电流检测方案主要包括:

1. 分流电阻方案(Shunt)

原理:

通过检测导体上的微小压降来计算电流。

公式:

I = V / R

优点

  • 成本低

  • 线性度高

  • 电路简单

  • 高频响应好

缺点

  • 无隔离

  • 大电流发热明显

  • 共模电压问题严重

  • 高压系统设计困难

常见应用

  • 低压BMS

  • DC/DC模块

  • 小功率电源


2. 开环霍尔电流传感器

原理:

导体电流产生磁场,霍尔元件检测磁场变化。

优点

  • 天然隔离

  • 损耗低

  • 支持大电流

  • 抗高压能力强

缺点

  • 精度受温漂影响

  • 带宽通常低于分流方案

  • 外部磁场可能影响测量

常见应用

  • 光伏逆变器

  • 储能PCS

  • 电机驱动

  • 充电桩


3. 闭环霍尔电流传感器

原理:

通过补偿线圈形成磁平衡,实现高精度检测。

优点

  • 精度高

  • 线性度高

  • 温漂小

  • 响应速度快

缺点

  • 成本较高

  • 电路复杂

  • 功耗高于开环方案

常见应用

  • 高性能伺服

  • 医疗设备

  • 精密工业控制

  • 高端储能系统

韦克威高可靠电子元器件


三、电流检测电路的核心设计要点

1. 采样位置选择

这是很多新工程师最容易忽视的问题。

不同采样位置会直接影响:

  • 控制稳定性

  • EMC性能

  • 共模干扰

  • 保护响应速度

例如:

低边采样

优点:

  • 电路简单

  • 成本低

缺点:

  • 地电位波动

  • 容易引入噪声

高边采样

优点:

  • 更真实反映负载电流

  • 接地更稳定

缺点:

  • 共模电压高

  • 放大器要求高

在高压逆变器中,如果仍然采用传统低边分流方案,通常会面临严重的PWM共模干扰问题。

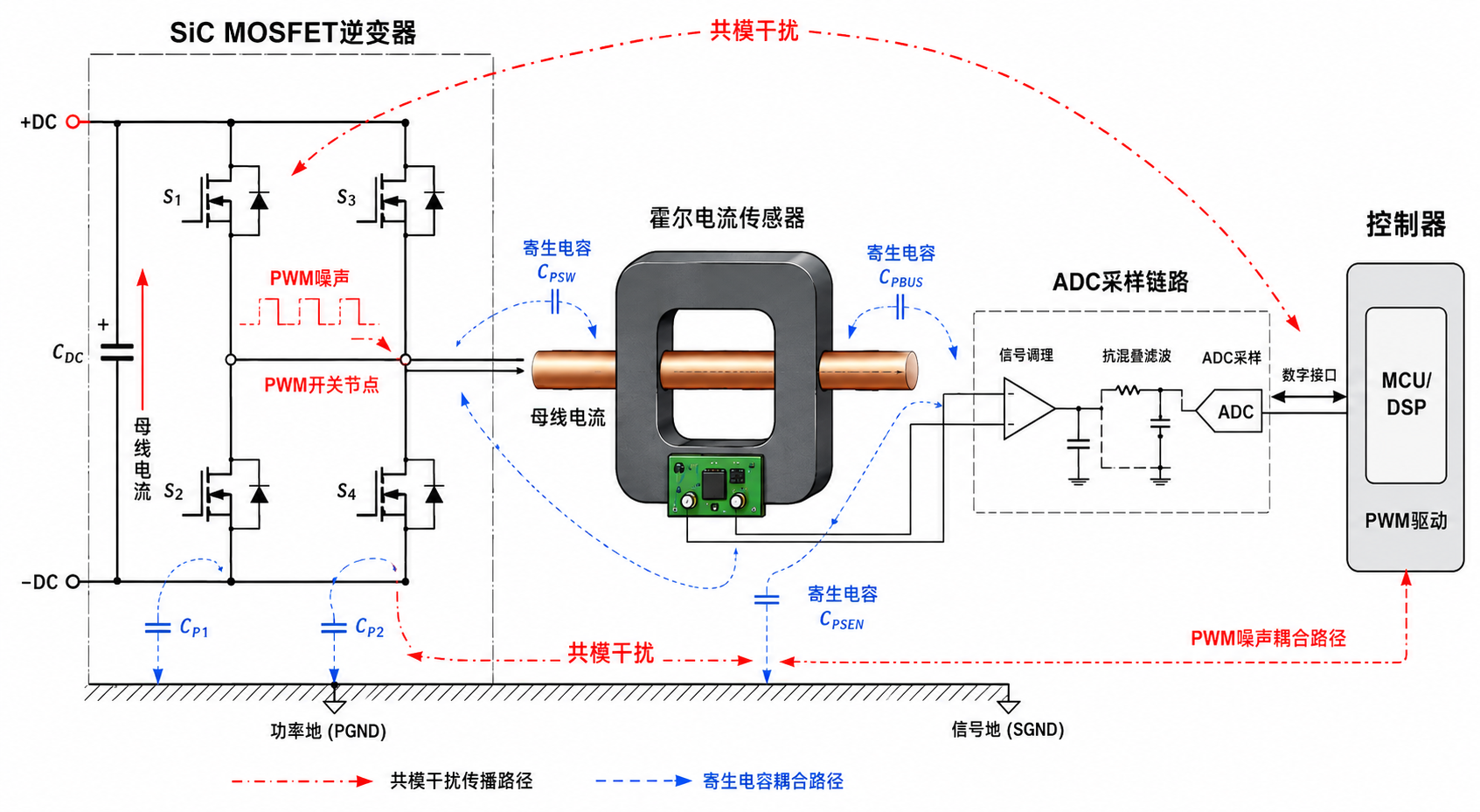

四、高频PWM系统中的采样挑战

随着SiC MOSFET与GaN器件普及,功率系统dv/dt越来越高。

例如:

  • SiC逆变器:50kV/us以上

  • 高速电机驱动:20kHz~100kHz PWM

  • 储能PCS:高频双向变流

此时电流检测系统容易出现:

  • 尖峰毛刺

  • 共模耦合

  • ADC抖动

  • 地弹噪声

  • 运放饱和

其根本原因是:

高dv/dt会通过寄生电容耦合进入采样链路。

包括:

  • 功率地耦合

  • 采样线耦合

  • 运放输入耦合

  • ADC参考地污染

很多系统“波形能看见但无法稳定控制”,本质上就是采样链路抗干扰能力不足。

韦克威高可靠电子元器件


五、滤波电路如何设计

很多工程师习惯直接在ADC前加RC滤波,但参数设计不合理反而会导致控制系统变慢。

RC滤波需要同时平衡:

  • 抗噪能力

  • 响应速度

  • 相位延迟

例如:

截止频率:

fc = 1 / (2πRC)

如果截止频率设置过低:

  • 电流环会延迟

  • 电机响应变慢

  • FOC控制失稳

如果截止频率过高:

  • PWM噪声无法滤除

  • ADC采样抖动严重

因此:

滤波器设计必须结合:

  • PWM频率

  • 控制带宽

  • ADC采样频率

统一考虑。


六、隔离为什么越来越重要

随着系统母线电压不断提高:

  • 48V → 400V → 800V → 1500V

电流检测已经不仅仅是精度问题,更是系统安全问题。

非隔离检测容易导致:

  • 控制板损坏

  • 地环流问题

  • 人机安全风险

  • EMC恶化

因此在以下系统中:

  • 光伏逆变器

  • 储能PCS

  • OBC

  • 电驱系统

越来越多工程师开始采用隔离式霍尔电流传感器方案。

其核心优势包括:

  • 控制侧与功率侧电气隔离

  • 降低共模干扰

  • 提升系统稳定性

  • 支持高压母线

尤其在高压储能系统中,隔离已经逐渐成为基础设计要求。


七、工程上如何选择电流检测方案

工程选型通常需要同时考虑:

设计因素
重点
电流范围
峰值与持续电流
母线电压
是否需要隔离
精度要求
控制级还是保护级
PWM频率
带宽需求
EMC环境
抗干扰能力
成本
系统BOM
功耗
热设计
安装空间
PCB布局

例如:

小功率低压系统

推荐:

  • 分流电阻 + 运放

原因:

  • 成本低

  • 精度高


中高压逆变器

推荐:

  • 开环霍尔电流传感器

原因:

  • 隔离能力强

  • 大电流损耗低

  • EMC更稳定


高性能伺服系统

推荐:

  • 闭环霍尔方案

原因:

  • 高精度

  • 高动态响应


八、PCB布局中的关键问题

很多采样问题并不是器件本身,而是PCB布局导致。

重点包括:

1. 功率地与信号地分离

避免大电流回流经过ADC区域。


2. 采样回路尽量短

减少磁场耦合面积。


3. 霍尔传感器远离磁性器件

例如:

  • 电感

  • 变压器

  • 大电流铜排

否则容易出现外部磁场干扰。


4. ADC参考地必须干净

否则会直接导致采样漂移。


九、理想的电流检测系统应该具备什么特点

一个优秀的电流检测系统,通常应具备:

  • 高稳定性

  • 低漂移

  • 快速响应

  • 良好隔离

  • 强抗干扰能力

  • 低损耗

  • 易于系统集成

在现代功率电子系统中,电流检测已经不再是简单测量模块,而是整个控制系统稳定性的基础。


十、总结

对于很多刚进入电力电子行业的工程师来说,电流检测看似只是一个小模块,但实际上,它直接决定:

  • 控制系统稳定性

  • 保护可靠性

  • EMC性能

  • 系统效率

  • 产品可靠性

随着光伏、储能、电动车以及高频电源的发展,高压化、高频化趋势越来越明显,传统简单采样方式已经难以满足现代系统需求。

因此,越来越多工程系统开始采用隔离式霍尔电流传感器方案,用于实现:

  • 高压隔离

  • 大电流检测

  • 高EMC稳定性

  • 安全控制

对于工程师而言,真正重要的并不是“哪种方案最先进”,而是:

哪种电流检测方案最适合当前系统结构与控制目标。

只有理解系统级设计逻辑,才能真正设计出稳定可靠的功率电子系统。
