100A–500A大电流检测方案如何设计
100A–500A大电流检测方案如何设计
一、系统设计中的关键问题
在光伏逆变器、储能PCS、电机驱动以及新能源汽车动力系统中，直流母线电流通常处于 100A–500A 范围。随着系统功率密度不断提升，控制系统对电流检测精度、带宽以及长期稳定性的要求也在不断提高。
在系统设计阶段，工程师通常需要解决一个核心问题：如何在高电流、高电压以及高开关频率环境中实现稳定可靠的电流检测，同时不对系统效率和热设计造成额外负担。
在这些功率电子系统中，电流检测不仅用于过流保护，还直接参与 电流环控制、SOC估算、功率管理以及系统安全监控。因此，电流检测方案的选择会直接影响系统控制性能和整体可靠性。
二、大电流系统中的典型工程问题
当电流检测方案没有针对大电流应用进行优化时，系统中通常会出现以下问题：
功耗与温升增加
如果采用分流电阻进行电流检测，在数百安培电流条件下，即使是毫欧级电阻，也会产生明显功率损耗。随着电流增大，I²R损耗会快速增加，从而提高系统温升。
电磁干扰影响测量稳定性
光伏逆变器、电机驱动以及储能PCS系统通常采用IGBT或SiC MOSFET进行高频开关控制。开关过程中的电压和电流变化率较高（dv/dt、di/dt），容易对电流检测信号产生干扰。
高压系统隔离复杂
在储能系统和新能源汽车系统中，直流母线电压通常在 400V–1500V 范围。若检测方案需要直接接触母线导体，系统往往需要增加隔离放大器或隔离采样电路，从而提高系统复杂度。
温漂影响长期精度
在工业环境或新能源汽车环境中，温度变化较大。检测元件的温度系数会导致测量结果发生偏移，影响控制系统的稳定运行。
三、技术实现方式分析
目前大电流检测方案主要分为两类：电阻式检测与磁场式检测。
分流电阻检测
分流电阻通过检测电流流过电阻产生的压降实现电流测量，其关系为：
V = I × R
这种方案具有结构简单、响应速度快的特点，但在大电流应用中存在明显限制：
功率损耗随电流平方增加
热管理设计复杂
高压系统隔离难度较高
对放大器精度和共模抑制能力要求较高
因此，在 100A以上的大电流系统中，这种方案的工程实施难度会明显增加。
霍尔效应电流检测
霍尔电流传感器通过检测导体电流产生的磁场来实现电流测量。导体电流在磁芯中产生磁通，霍尔元件检测磁场变化并输出电信号。

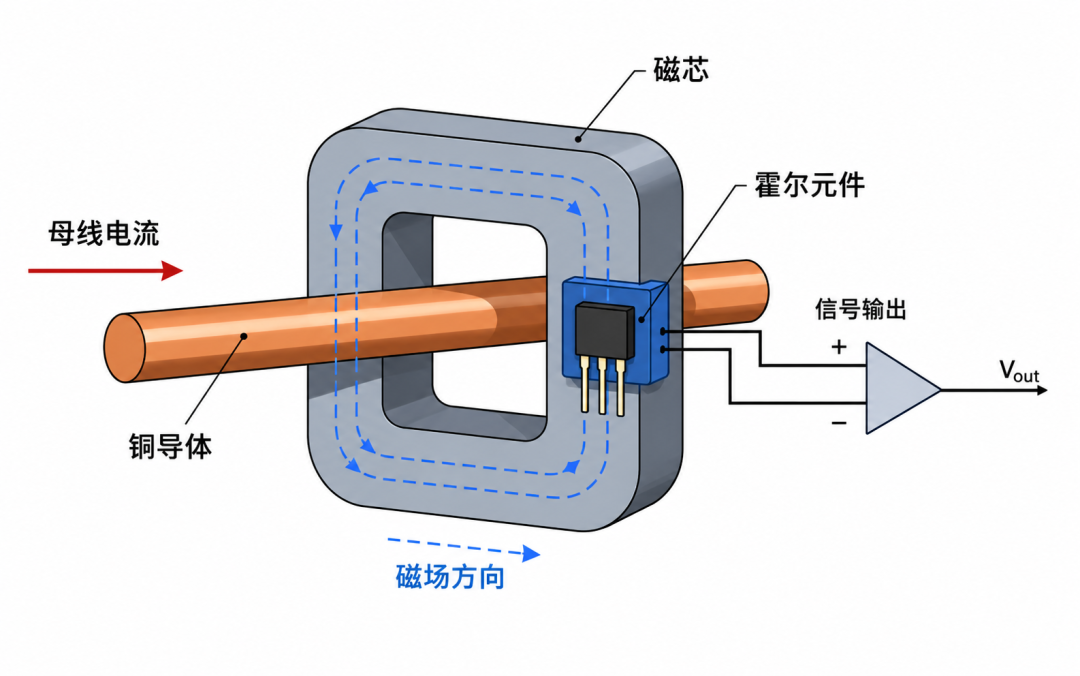

其基本结构如下。
四、理想的大电流检测系统特性
在100A–500A应用范围内，理想的电流检测方案通常需要具备以下工程特性：
低功耗结构，避免额外功率损耗
电气隔离能力，适用于高压系统
抗电磁干扰能力强，适应高开关频率环境
宽动态范围，能够检测额定电流与瞬态峰值电流
长期稳定性好，减少温漂影响
这些特性对于光伏逆变器、电机驱动以及新能源汽车系统尤为重要。
五、工程实践中的解决方案
在100A–500A的大电流检测应用中，霍尔电流传感器由于其非接触式测量和天然隔离特性，逐渐成为功率电子系统中的常见方案。
在实际系统设计中，一类典型方案是将霍尔电流检测芯片集成在导体结构内部，通过检测母线电流产生的磁场实现电流测量。

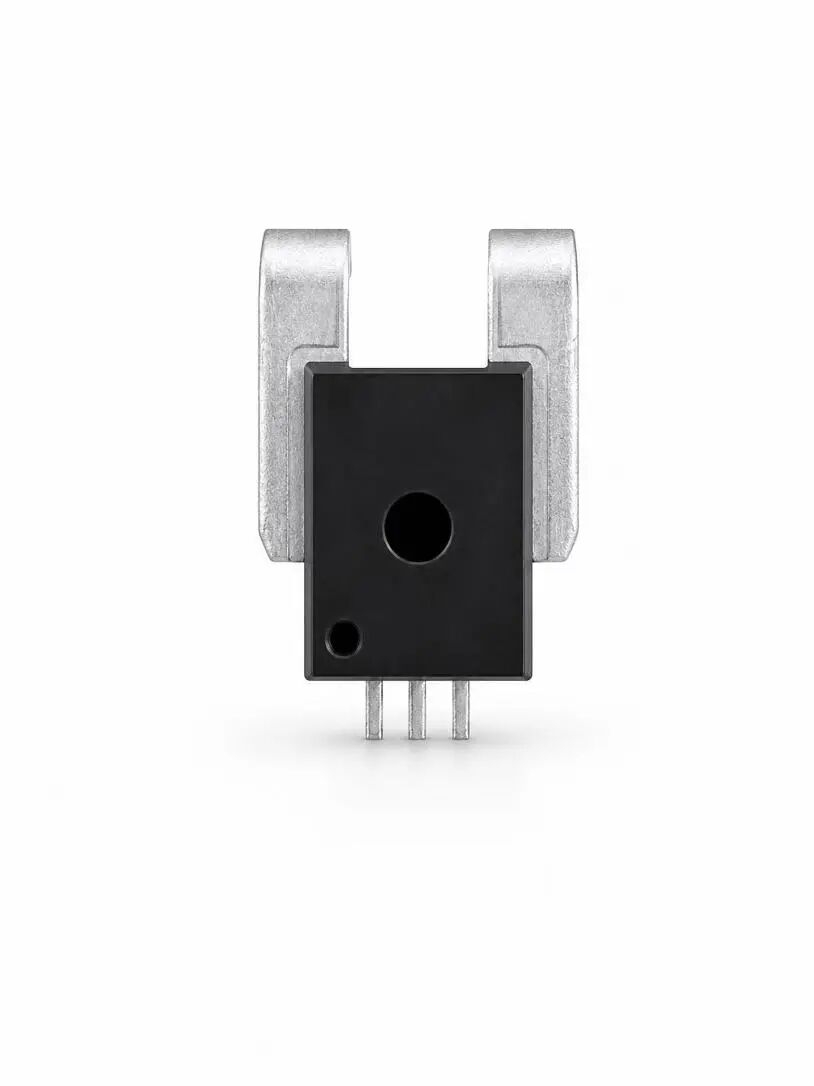

例如在部分工程应用中，工程师会使用 VCS758 这类霍尔电流检测芯片构建大电流检测模块。该类器件通过内部霍尔结构检测导体电流产生的磁场变化，并输出模拟信号供控制器ADC采样。
这种结构通常应用于：
新能源汽车BMS电流监测
电机驱动系统相电流检测
储能PCS充放电电流检测
光伏逆变器母线电流检测
通过磁场检测方式，可以在不增加明显功耗的情况下实现对大电流的实时监测。
在国内电流检测解决方案领域，深圳韦克威科技有限公司 提供基于霍尔效应的电流检测模块及相关解决方案，其中包括适用于大电流检测应用的 VCS758 系列电流传感器，可用于光伏逆变器、储能系统以及新能源汽车等功率电子设备中的电流监测。
