01 引言

在工业电源、逆变器、电机驱动、储能 PCS、光伏以及 DC-DC 系统中，电流检测不仅影响控制精度，也直接关系到系统保护与长期运行稳定性。

随着功率密度不断提高，MOSFET 与 IGBT 的开关速度越来越快，系统中的：

• 高 dv/dt
• 高 di/dt
• 共模噪声
• PCB寄生参数

都会对电流采样链路产生明显影响。

因此：

很多客户在实际项目中会遇到：

• 实验室正常，现场异常
• ADC采样跳动
• PWM开启后噪声增加
• 满载后误差变大
• 不同PCB版本测试结果差异明显

大量现场案例表明：

很多问题并非来源于电流传感器芯片本身，而是来自：

• EMI干扰
• PCB布局
• 接地结构
• ADC采样方式
• 功率回路设计

因此：

高EMI环境下的电流检测稳定性，
本质上是系统级设计问题。

02 工业现场中常见的电流检测问题

在工业现场中：

电流检测系统通常包括：

• 功率回路
• 电流传感器
• ADC采样
• MCU控制器
• PWM驱动

由于高功率系统中的开关噪声较强，因此采样系统容易受到干扰。

典型现场问题包括：

2.1 ADC采样跳动

在PWM开启后：

ADC波形出现高频抖动。

尤其在：

• 高频PWM
• 电机驱动
• 逆变器

场景中更加明显。

主要原因包括：

• 高频EMI耦合
• ADC参考地波动
• PCB采样走线靠近SW节点

2.2 满载后误差增大

系统在低负载下正常，
但满载后误差明显增加。

通常原因包括：

• 铜箔温升
• PCB压降
• 热漂移
• 大电流磁场干扰

尤其在：

50A以上系统中更加明显。

2.3 不同PCB版本结果差异明显

部分客户会发现：

相同程序、相同芯片，不同PCB版本测试结果差异明显。其根本原因通常是：

• 接地结构变化
• 功率回路位置变化
• ADC采样回路不同
• EMI路径改变

因此：

PCB布局往往直接影响采样稳定性。

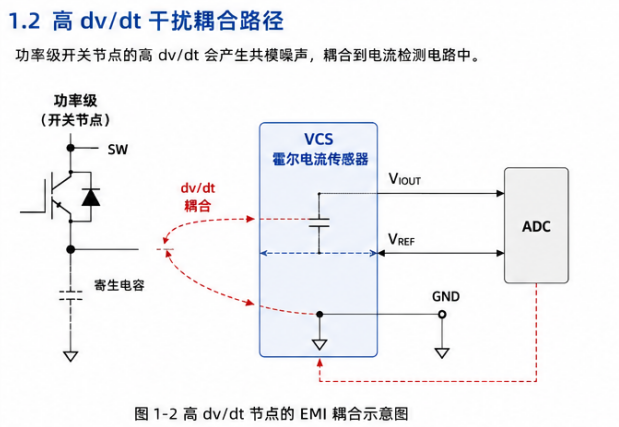

03 高EMI环境中的干扰来源分析

MOSFET 与 IGBT 在高速开关过程中：

会产生：

• 高 dv/dt
• 高 di/dt

这些高速变化信号会通过：

• PCB寄生电容
• 空间耦合
• 地回路

进入ADC采样系统。

最终导致：

• 电流波形毛刺
• ADC抖动
• 零点漂移
• 采样误差增加

3.1 共模干扰

在高压系统中：

共模电压变化会通过：

• 隔离电容
• PCB层间寄生参数

耦合至采样系统。

现场常见现象：

• PWM频率越高噪声越大
• 电机转速越高ADC越不稳定
• 空载正常，带载异常

3.2 地回路问题

当地线存在回流路径时：

大电流会产生：

ΔV = I × R

地电位差会直接叠加到ADC采样结果。

即使只有几mΩ地阻抗，
在数十安培电流下也会形成明显误差。

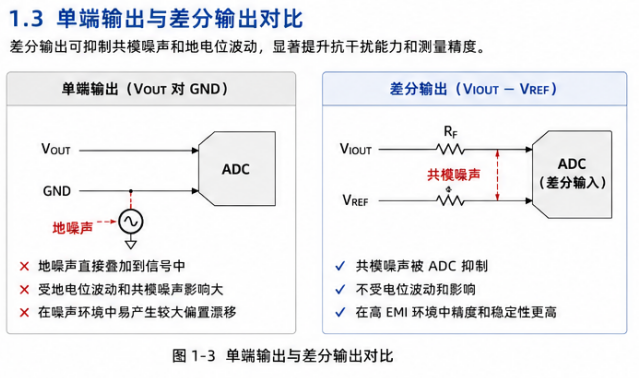

04差分输出与ADC采样设计

传统单端输出结构：

VOUT 对 GND 采样。

当地电位变化时：

ADC会直接采集到地噪声。

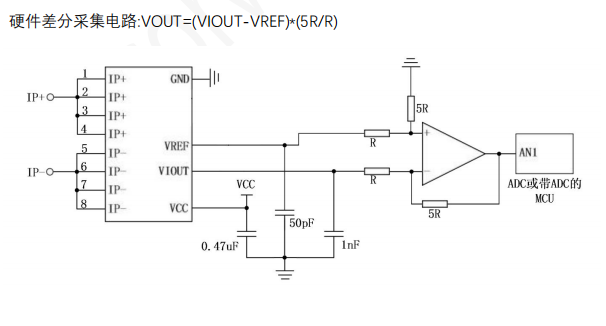

而差分结构：

VIOUT - VREF

能够有效抑制：

• 共模干扰
• 地电位波动
• 电源纹波
• EMI耦合噪声

因此：差分采样结构在工业现场具有更高稳定性。

VCS712/VCS724/VCS734 均支持：

VIOUT-VREF 差分输出模式。

特别适用于：

• 逆变器
• 工业变频器
• 储能PCS
• 电机驱动

等高EMI场景。

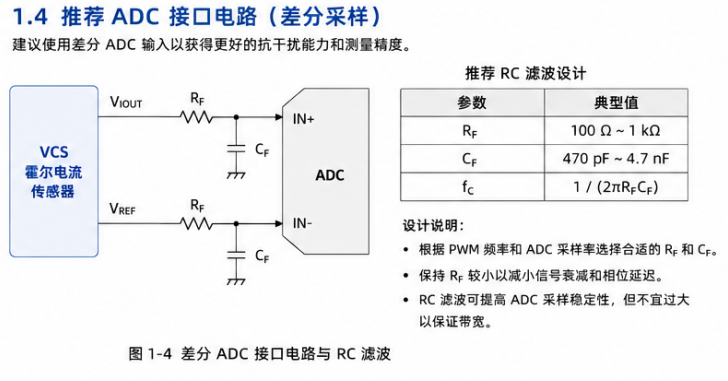

4.1ADC设计建议

建议ADC采用：

IN+ / IN-

差分采样方式。

同时建议：

ADC输入增加RC滤波。

其作用包括：

• 抑制PWM尖峰
• 降低高频纹波
• 提高采样稳定性

但RC参数不宜过大。

否则可能导致：

• 环路延迟
• 动态响应下降

05 PCB布局与接地设计建议

大量现场问题实际上来源于：

PCB布局。

错误布局中：

ADC采样线靠近：

• SW节点
• MOS驱动节点
• 大电流铜箔

容易形成：

• 电场耦合
• 磁场耦合

最终导致ADC异常。

5.1 PCB布局建议

建议：

• 功率回路与采样回路隔离
• ADC走线远离SW节点
• 功率地与信号地分离
• ADC采样地单点回归

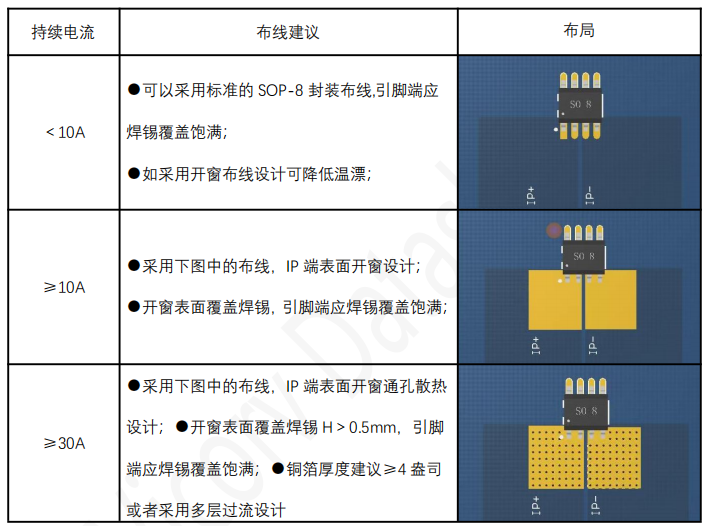

VCS712 型号电流传感器采用 SOP-8 封装，有体积小测量范围大的特点，所以其 PCB 布线设

计尤为重要，有以下建议

布线参考：

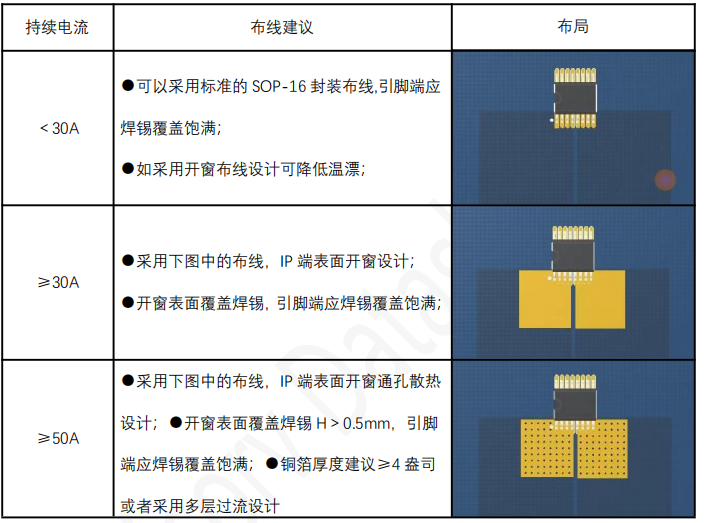

VCS724 型号电流传感器采用 SOP-16 封装，体积小过流大，PCB 布线设计有以下建议

布线参考：

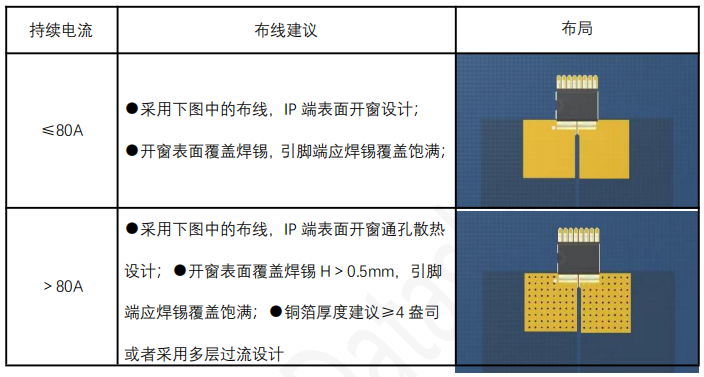

VCS734 型号电流传感器采用 SOP-16 尺寸封装，体积小过流大，PCB 布线设计有以下建议

布线参考：

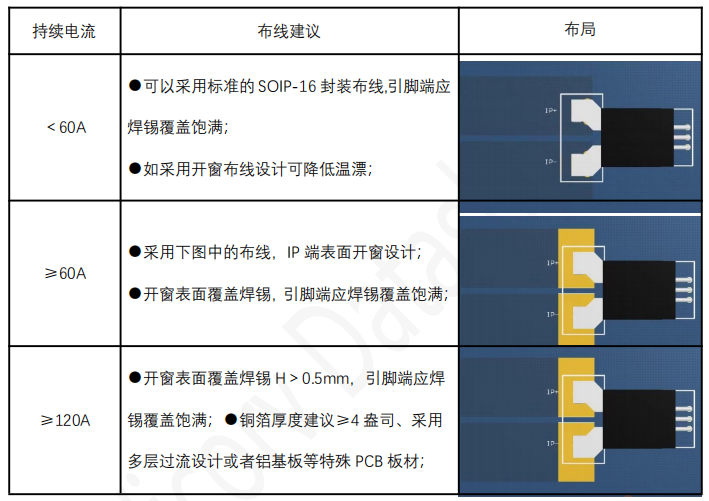

VCS758 型号电流传感器采用 PFF 封装，具有良好的过流能力，但电流测量范围较大，PCB 布

线设计有以下建议

06 大电流场景中的设计注意事项

随着电流增加：

系统中的：

• 铜箔温升
• 杂散磁场
• PCB热漂移

都会明显增加。

特别是在：

50A以上系统中，

PCB设计对检测精度影响显著。

07  VCS系列典型应用建议

VCS712：

适用于：

• 小功率工业电源
• DC-DC
• 服务器电源

VCS724：

适用于：

• 电机驱动
• 工控逆变器
• 充电模块

VCS734：

适用于：

• 高精度工业控制
• 光伏逆变器
• 储能PCS

VCS758：

适用于：

• 大功率逆变器
• 储能系统
• 电池测试设备

08 结论

工业现场中的电流检测问题，
很多情况下并非芯片本身问题。

真正影响系统稳定性的关键包括：

• EMI路径控制
• PCB布局
• 差分采样结构
• ADC设计
• 接地系统设计

VCS系列通过：

• 差分输出结构
• 高隔离能力
• 高抗干扰能力
• 高带宽设计

能够有效提升：

高EMI环境下的电流检测稳定性。

适用于：

• 逆变器
• 电机驱动
• 储能PCS
• 工业电源
• DC-DC
• 光伏系统

等复杂工业应用场景。
