Time： 2026-05-13  maya

电流传感器安装位置为什么很重要？——从磁场干扰到布线结构的工程分析

在现代电力电子系统中，例如：

光伏逆变器
储能变流器（PCS）
电机驱动系统
电流检测是控制系统的重要输入量。
控制算法通常依赖电流反馈实现：
电流环控制
功率计算
过流保护
因此电流测量精度直接影响系统性能。
但在实际工程中，经常会出现一个现象：

同一型号电流传感器，在不同安装位置下，测量结果可能产生明显偏差。

这种误差往往并不是器件本身的问题，而是来自磁场环境与布线结构设计不合理。
本文将从工程角度分析三个关键问题：
磁场干扰如何影响电流测量
传感器安装方向错误会产生什么问题
PCB布线与电流路径如何影响检测精度

一、电流检测的基本原理

无论是霍尔电流传感器还是隔离电流传感器，本质上都依赖电流产生的磁场进行测量。
根据安培环路定律：
韦克威高可靠电子元器件
其中：
(I) 为导体电流
(r) 为距离导体的距离
(B) 为磁场强度
这意味着：
传感器测量的是磁场，而不是电流本身。
如果系统中存在其他磁场源，就会对测量结果产生影响。

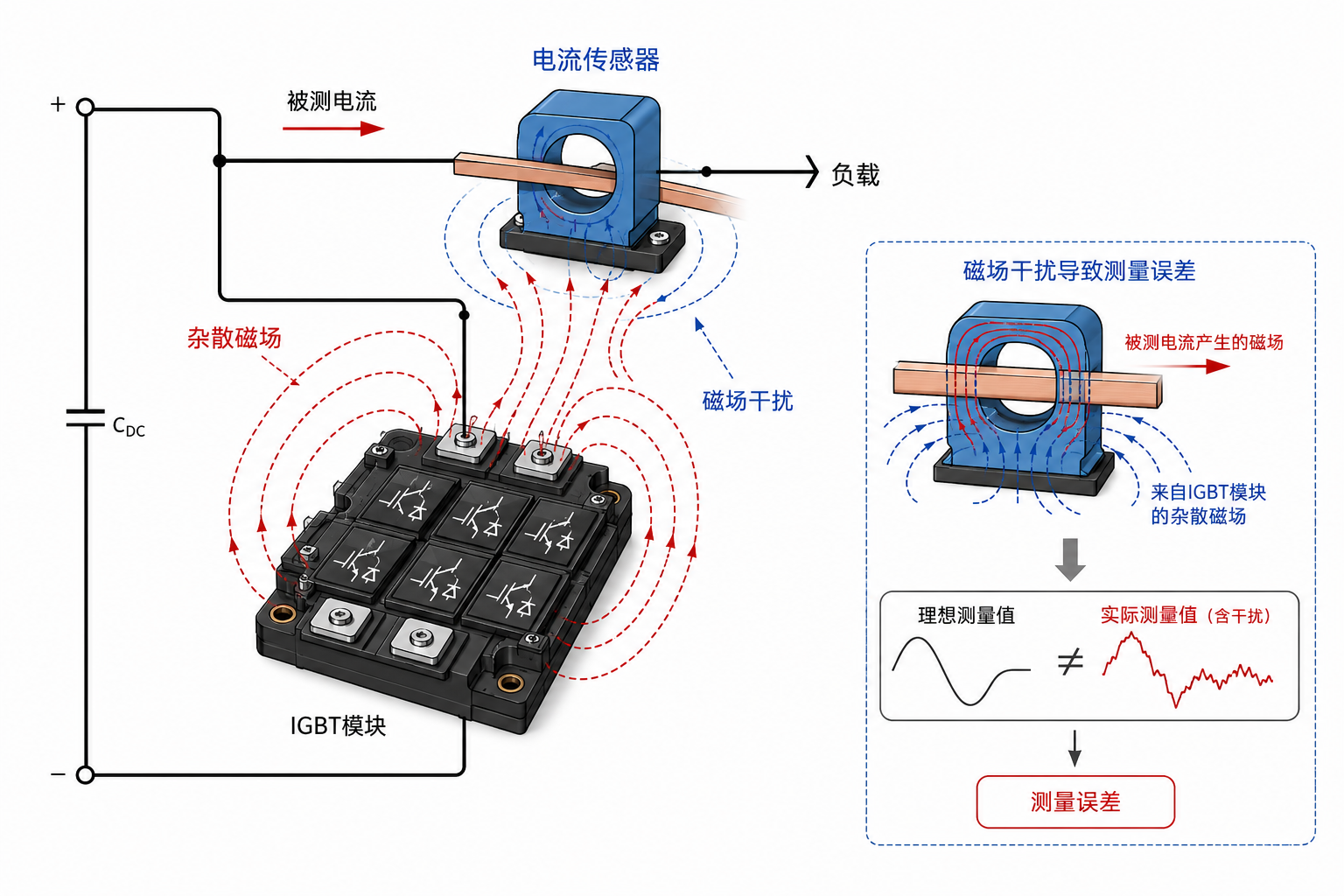

二、磁场干扰对测量的影响

在高功率电力电子系统中，磁场环境通常十分复杂。
典型磁场来源包括：
DC母线大电流
IGBT / MOSFET高速开关
并行铜排
电感器件
如果电流传感器靠近这些区域，就可能受到杂散磁场干扰。

1 磁场叠加误差

传感器实际测量到的磁场为：
韦克威高可靠电子元器件
如果外部磁场方向一致：
测量值会被放大
如果方向相反：
测量值会被削弱
严重情况下甚至可能导致电流方向误判。
韦克威高可靠电子元器件

2 高频开关磁场耦合

功率器件开关过程中通常存在极高的电流变化率：
di/dt 可能达到 100 A/μs
快速变化的电流会产生瞬态磁场。
如果电流传感器靠近开关回路，就可能出现：
输出噪声
电流波形抖动
ADC采样不稳定
在并网逆变器中，这种问题可能直接影响：
电流环稳定性
谐波性能

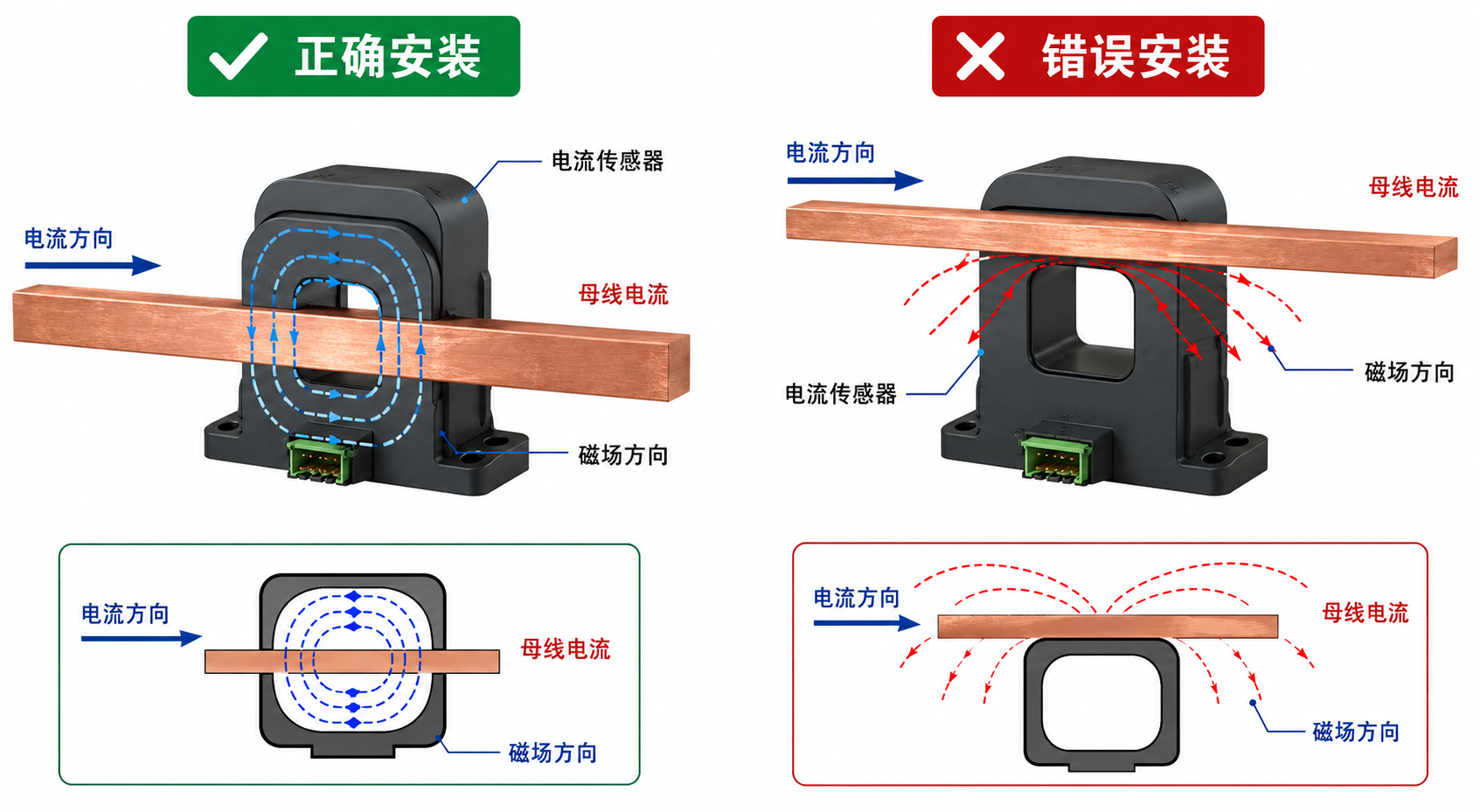

三、安装方向错误会导致什么问题？

很多电流传感器具有明确的方向敏感性。
如果安装方向错误，可能导致系统行为异常。

1 电流极性反转

在闭环控制系统中，电流方向用于控制算法判断。
如果传感器方向反了：
实际电流 ↑
检测电流 ↓
控制器会误认为系统电流不足，从而：
增大PWM占空比
导致电流持续增加
最终可能引发：
控制环震荡
过流保护触发
韦克威高可靠电子元器件

2 零点漂移问题

如果传感器安装在强磁场区域，即使没有负载电流，也可能测到偏移量：
几十 mA ～ 数百 mA
在高精度系统中，这种误差会导致：
功率计算误差
SOC估算偏差

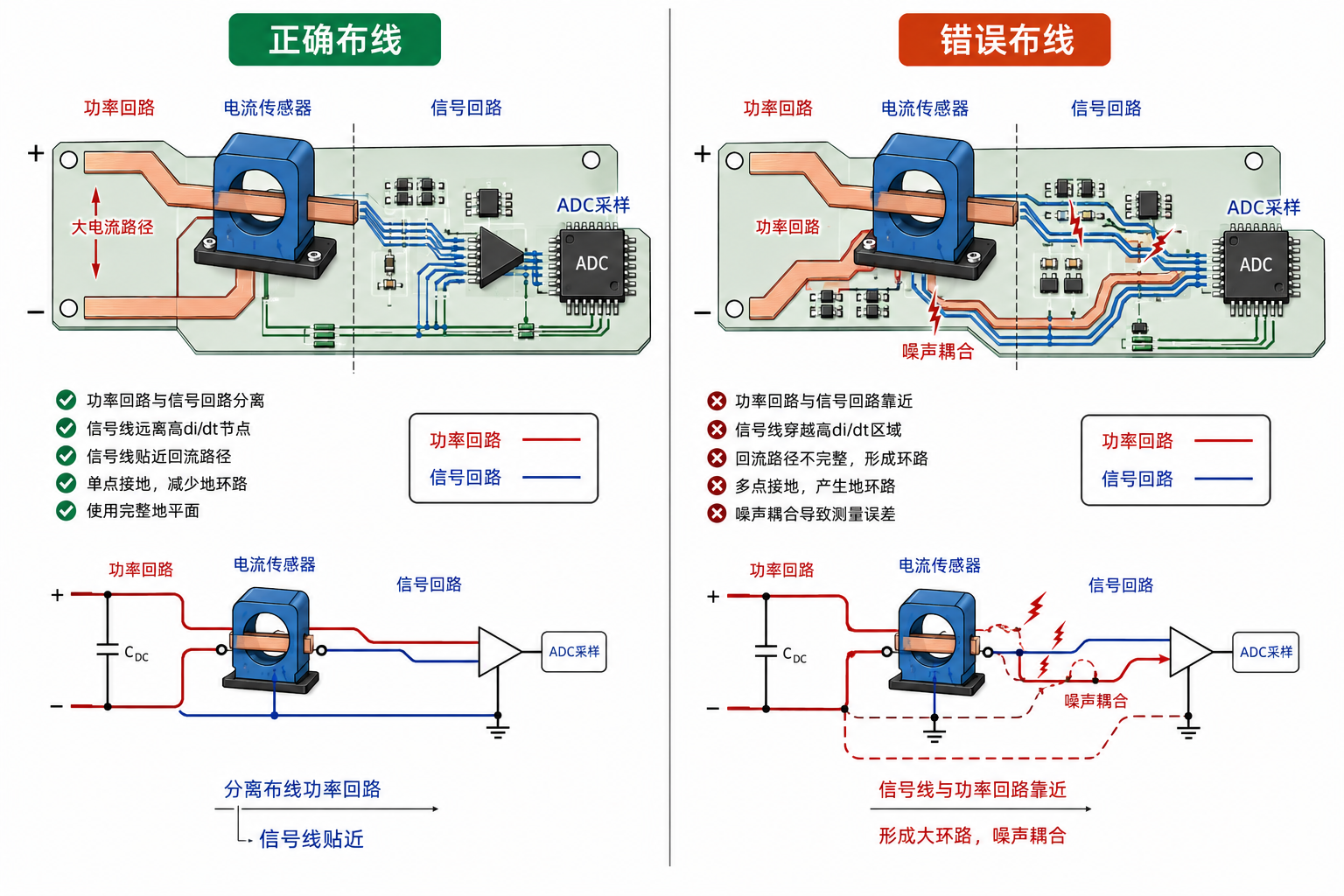

四、电流路径与布线结构的影响

除了磁场干扰，布线结构也会影响测量结果。
原因在于电流路径会改变磁场分布。

1 去回路电流的磁场抵消

在理想结构中：
电流去 →→→
电流回 ←←←
如果两条路径距离较近：
磁场会部分抵消。
但如果布线分离：
磁场可能会被放大，从而影响传感器读数。

2 共模噪声耦合

高压系统中通常存在极高的电压变化率：
dv/dt > 10 kV/μs
如果信号线靠近功率回路，可能产生：
共模噪声
ADC采样误差
工程中常见解决方法包括：
差分采样
RC滤波
Kelvin连接

五、工程设计建议

在实际系统设计中，可以通过以下方式优化电流检测结构。

1 避免强磁场区域

电流传感器应尽量远离：
IGBT模块
高频电感
大电流铜排

2 明确电流方向标识

PCB设计时建议标注：
Current Flow →
避免装配方向错误。

3 优化信号布线

建议：
信号线远离功率回路
使用差分走线
增加滤波电路

4 提前进行系统评估

在大功率系统中建议进行：
磁场仿真
PCB电流路径分析
以避免后期调试问题。
韦克威高可靠电子元器件

六、实际工程案例

某储能PCS系统在调试中发现：
电流采样误差约为：
3 %
经过分析发现：
电流传感器距离IGBT母线铜排仅 8 mm。
调整安装位置至30 mm后：
误差降低至：
< 0.5 %
说明安装位置对测量精度具有显著影响。

八、电流检测系统设计流程（Engineering Design Flow）

在高压电力电子系统中，电流检测设计不应只关注传感器本身，而应从系统级角度进行规划。
一个完整的电流检测设计流程通常包括以下几个步骤。

Step 1：明确测量目标

首先需要确定系统的测量需求，例如：
最大测量电流
测量精度要求
带宽需求
隔离等级
例如在光伏逆变器中，不同位置的测量需求并不相同：

检测位置
典型电流
主要用途
DC母线
数十A~数百A
功率计算
逆变桥输出
数十A
电流环控制
并网侧
数十A
并网控制

如果测量目标不明确，可能会导致：
传感器量程选择不合理
测量精度不足
成本过高

Step 2：选择合适的电流检测方案

常见电流检测方案包括：

技术方案
优点
缺点
分流电阻
成本低、精度高
不隔离
霍尔电流传感器
隔离好
精度中等
隔离电流传感器
精度高、隔离
成本较高

在高压系统（如光伏逆变器或储能PCS）中，通常需要考虑：
高压隔离
抗共模干扰能力
因此很多系统会选择隔离电流检测方案。

Step 3：确定安装位置

确定检测位置时，需要综合考虑：
磁场环境
电流路径
结构空间
通常建议：
避免靠近：
IGBT / MOSFET功率模块
高频电感
大电流铜排
同时保证：
被测导体通过传感器中心
电流方向明确
合理的安装位置可以显著降低：
磁场干扰
测量偏差

Step 4：优化PCB布线

PCB布线设计对电流检测稳定性也非常重要。
设计时建议：

1 信号与功率分离

避免信号线靠近：
开关节点
大电流回路

2 差分信号传输

如果传感器输出为模拟信号，建议使用：
差分走线
Kelvin连接
以降低共模噪声影响。

3 增加滤波电路

在ADC输入端通常需要加入：
RC滤波
抗混叠滤波
以提升采样稳定性。

Step 5：系统调试与校准

在系统调试阶段，应对电流检测进行校准。
典型流程包括：
零点校准
满量程校准
温漂测试
在高精度系统中，软件补偿也非常常见，例如：
offset correction
gain calibration
通过校准可以进一步提高系统测量精度。

九、工程实践建议

在实际项目中，电流检测问题往往不是单一因素造成的，而是：
磁场环境
布线结构
传感器选型
共同作用的结果。
因此建议在系统设计阶段就进行整体规划。
对于复杂系统，一些电流传感器厂商也会提供应用工程师技术支持服务，帮助工程师优化：
电流检测位置
PCB布线结构
系统测量方案
例如在光伏逆变器和储能系统应用中，一些厂商（如韦克威）也会根据系统拓扑提供电流检测设计建议，以帮助工程师提升系统可靠性。

十、总结

电流传感器在电力电子系统中不仅是一个器件，更是测量系统的一部分。
影响测量精度的关键因素包括：
磁场环境
安装方向
电流路径
PCB布线
在系统设计阶段合理规划电流检测结构，可以显著提升系统的：
测量精度
控制稳定性
系统可靠性
在实际工程项目中，如果遇到电流检测相关问题，一些电流传感器厂商也会提供应用工程师技术支持与方案建议，帮助优化电流检测设计。
