什么时候应该放弃分流电阻,改用电流传感器?
摘要
在电力电子系统中,电流检测是实现控制闭环、系统保护以及能量管理的重要基础。传统的电流检测方法通常采用分流电阻方案,该方案具有结构简单、成本低以及测量精度高等优点,因此在低压和中小电流应用中得到广泛使用。
然而随着新能源系统、电机驱动系统以及储能设备的发展,系统电压和电流等级不断提高。在高压、大电流应用场景中,分流电阻方案逐渐暴露出功耗过大、系统散热困难以及缺乏电气隔离等问题。
本文将分析分流电阻在高功率系统中的局限性,并介绍在何种情况下需要采用电流传感器方案,从而提升系统效率和可靠性。
1 引言
在现代功率电子系统中,电流检测信号通常用于以下关键功能:
电流闭环控制
过流保护
功率计算
电池SOC估算
常见的电流检测方法包括:
分流电阻
电流互感器
霍尔电流传感器
其中分流电阻由于结构简单,是最常见的电流检测方案。
分流电阻的基本测量原理如下:
当电流流过电阻时,会在电阻两端产生电压降:
I = V / R
通过测量该电压即可计算出电流大小。
然而随着系统功率等级的提高,分流电阻在一些应用场景中会逐渐成为系统设计的限制因素。
2 分流电阻在大电流系统中的问题
在高功率系统中,分流电阻主要会面临三个问题:
大电流功耗
系统隔离需求
散热设计压力
这些问题会直接影响系统效率、可靠性以及整体设计复杂度。

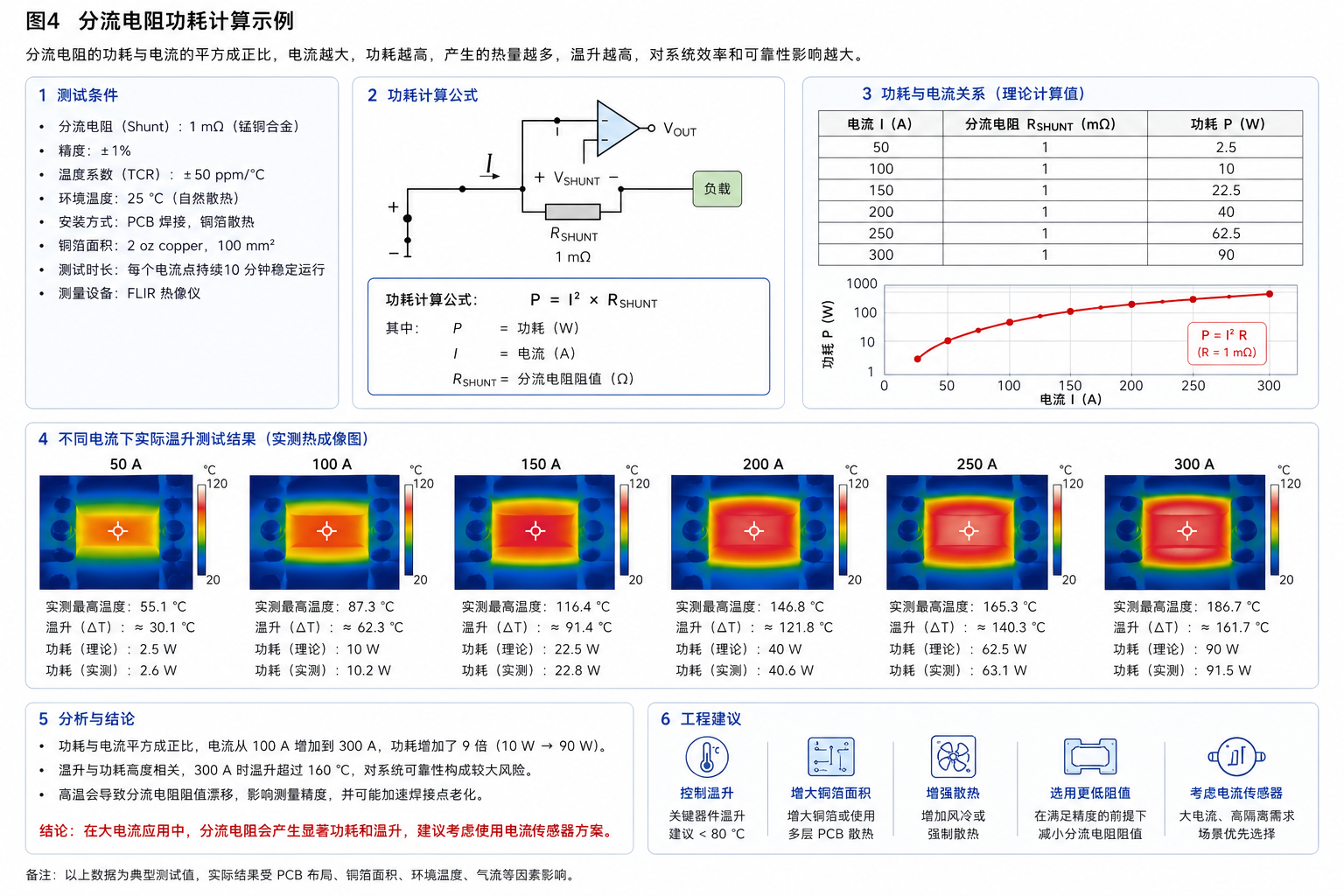

2.1 大电流功耗问题
分流电阻的功耗与电流平方成正比:
P = I²R
例如在一个电池系统中:
电流:100 A
分流电阻:1 mΩ
功耗为:
P = 100² × 0.001 = 10 W
当电流进一步增加时,功耗会迅速增加:
在大电流系统中,这些功耗最终会转化为热量,不仅降低系统效率,还会给散热设计带来较大压力。
2.2 系统隔离需求
在很多高压系统中,控制电路与功率电路之间需要电气隔离,例如:
光伏逆变器
电机驱动系统
储能系统
电动汽车电池系统
分流电阻本身并不具备隔离能力,因此在高压系统中通常需要额外增加:
隔离放大器
隔离ADC
隔离电源
这些器件会增加系统复杂度,并占用更多PCB空间。
2.3 散热问题
分流电阻产生的功耗会转化为热量,从而导致温度上升。
温度升高可能带来以下问题:
电阻值漂移(温度系数TCR)
电流测量误差增加
PCB局部过热
在持续大电流应用中,分流电阻温度甚至可能超过100℃,从而影响系统长期可靠性。
3 电流传感器方案
为了解决大电流系统中的功耗和隔离问题,越来越多系统开始采用电流传感器方案。
电流传感器通常基于磁场检测原理。
当电流流过导体时,会在周围产生磁场。传感器内部的霍尔元件可以检测磁场变化,并输出与电流成比例的电压信号。
该测量方式具有以下特点:
原边与信号端完全隔离
功耗极低
支持大电流测量
系统结构简单
因此在高功率系统中,电流传感器方案具有明显优势。
4 典型应用
电流传感器在以下系统中应用广泛:
电池管理系统(BMS)
用于检测电池充放电电流,并实现SOC计算和电池保护。
电机驱动系统
用于三相电流检测,从而实现电机矢量控制。
光伏逆变器
用于检测输入和输出电流。
储能系统
用于电池和逆变器之间的电流监测。
5 分流电阻与电流传感器对比
从系统设计角度来看,当电流等级和电压等级不断提升时,电流传感器方案通常更具优势。
6 设计建议
在实际工程设计中,可以根据以下原则选择电流检测方案。
适合使用分流电阻的情况:
电流较小
系统无需隔离
对成本敏感
适合使用电流传感器的情况:
系统电流较大
系统需要隔离测量
分流电阻散热困难
7 结论
分流电阻在低功率系统中仍然是一种经济有效的电流检测方案。然而随着系统电压和电流等级不断提高,其功耗、隔离以及散热问题会逐渐显现。
在高压、大电流应用中,电流传感器能够提供更低功耗、更高隔离以及更简单的系统结构,因此越来越多的电力电子系统开始采用电流传感器进行电流检测。
