很多工程师在做电流检测时，第一件事就是打开 datasheet，看这些参数：

• 电流范围

• 精度

• 带宽

• 响应时间

• 封装尺寸

但实际上，在真实工程项目中，很多电流检测方案失败，并不是参数不够好，而是第一步就选错了方向。

因为电流传感器选型的第一步，不是看参数，而是先确定测量原理。

测量原理一旦选错，后面不管你换多少型号，问题都很难解决。

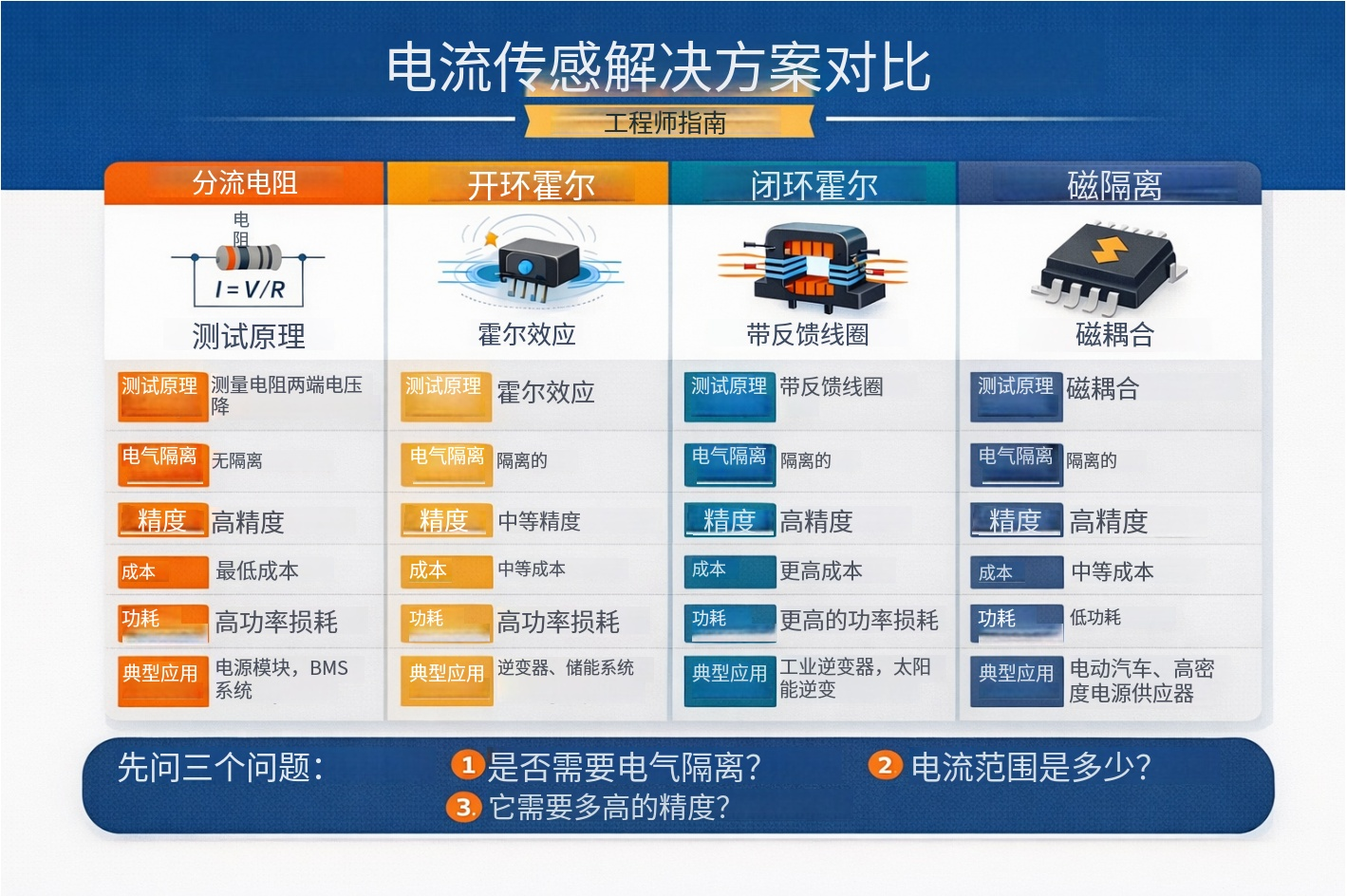

在电力电子系统中，常见的电流检测方案主要有四种：

• 分流电阻

• 开环霍尔

• 闭环霍尔

• 磁隔离电流检测

不同方案，适用的场景完全不同。

第一种：最常见的方案——分流电阻

分流电阻可以说是最传统、也是应用最广泛的一种电流检测方式。

它的原理非常简单：

在电流回路中串联一个低阻值电阻，通过测量电阻两端的电压降，然后根据 Ohm's Law 计算出电流。

公式非常简单：

I = V / R

这种方案的优势非常明显：

优点

• 成本低

• 电路结构简单

• 测量精度高

因此在很多设备中都可以看到它，例如：

• 电源模块

• BMS电池管理系统

• 小功率电流检测

但它也有一个明显的问题：

没有电气隔离。

同时，在大电流场景下，还会出现两个工程问题：

• 电阻发热

• 功率损耗增加

所以在大功率设备中，分流电阻往往不是最理想的方案。

第二种：新能源设备最常见——开环霍尔

在新能源设备、电机驱动系统中，最常见的电流检测方案其实是开环霍尔电流传感器。

这种方案利用 Hall Effect 来测量电流。

当电流通过导体时，会产生磁场。
霍尔元件检测磁场变化，然后转换为电压信号输出。

这种结构最大的优势是：

天然电气隔离。

它的优点包括：

• 电气隔离

• 功耗低

• 成本适中

• 结构简单

因此在很多设备中被广泛使用，例如：

• 逆变器

• 电机驱动

• 储能系统

• 光伏设备

很多集成式电流传感器芯片其实也是基于这种原理。

不过相比其他方案，它也有一些不足：

• 精度一般

• 温度漂移较明显

第三种：高精度系统——闭环霍尔

如果系统对电流测量精度要求比较高，
很多工程师会选择闭环霍尔电流传感器。

这种方案在开环霍尔基础上增加了反馈补偿结构。

系统会通过补偿电流抵消磁场，使磁芯保持在接近零磁通状态，然后通过检测补偿电流来得到实际电流。

这种结构的优点非常明显：

• 精度高

• 线性度好

• 温度漂移小

• 动态响应好

因此在很多高性能设备中都会使用，例如：

• 工业变频器

• 光伏逆变器

• 高精度功率设备

不过闭环霍尔也有一个明显的特点：

成本比较高。

同时结构更复杂，功耗也更高。

第四种：越来越多设备开始使用——磁隔离方案

近年来，随着电源设备和新能源设备的发展，
一种新的电流检测方案开始越来越常见：

磁隔离电流检测芯片。

这种方案通常通过磁耦合结构，把电流信号转换为磁信号，然后通过隔离结构进行检测。

相比传统方案，它有几个明显优势：

• 集成度高

• 体积小

• PCB安装方便

• 隔离能力强

因此在很多新设备中，开始逐渐替代传统电流传感器方案。

尤其是在：

• 新能源设备

• 储能系统

• 高密度电源

中应用越来越多。

工程师选型时，其实只需要先回答三个问题

在实际工程中，选择电流传感器时，可以先问自己三个问题。

第一：系统是否需要电气隔离？

如果需要隔离：

可以考虑

• 开环霍尔

• 闭环霍尔

• 磁隔离方案

如果不需要隔离：

分流电阻通常是成本最低的选择。

第二：电流范围有多大？

小电流场景：

分流电阻往往更合适。

大电流场景：

霍尔方案通常更稳定。

第三：对精度要求有多高？

普通精度：

开环霍尔基本可以满足。

高精度：

闭环霍尔更适合。

最后一句话总结

很多工程师做电流检测时，习惯直接选型号。

但真正正确的流程其实是：

第一步：确定测量原理
第二步：确定电流范围
第三步：选择具体型号

只要第一步做对了，
后面的选型就会简单很多。
