电流传感器是什么？原理、芯片方案与工程应用解析
在电源系统、电机驱动、新能源设备等场景中，电流检测是控制系统最核心的数据来源之一。
很多控制算法（例如电机 FOC、电池 SOC 计算、逆变器功率控制）都依赖实时电流数据。
而完成电流检测的核心器件，就是 电流传感器（Current Sensor）。
不过很多人第一次接触电流检测时，会觉得它只是一个“测电流的器件”。
但在实际工程中，电流检测方案的设计，往往会直接影响系统稳定性、效率以及安全保护能力。
下面结合实际电流检测芯片方案，把电流传感器的技术逻辑讲清楚。
电流传感器的本质：把电流转换为电压信号
在电子系统里，MCU 或 DSP 实际上无法直接读取电流。
它们能读取的是：
电压
数字信号
所以电流传感器需要完成一个转换过程：
电流 → 磁场或压降 → 信号处理 → 电压输出
MCU 再通过 ADC 读取这个信号。
电流信号通常用于：
电机电流闭环控制
电池充放电监测
过流保护
功率计算
如果电流信号存在偏移或噪声，控制算法就会产生误差。
常见电流检测方案
目前工业系统中主要有三种电流检测技术。
1 分流电阻检测
这是最简单的一种方案。
在电流路径中串联一个低阻值电阻：
通常在 0.5mΩ~5mΩ。
通过测量电阻两端电压：
I = V / R
例如：
电流 = 50A
电阻 = 1mΩ
压降：
V = 50mV
然后通过运放放大送入 ADC。
优点
精度高
成本低
响应速度快
缺点
没有电气隔离
大电流功耗较大
例如：
100A + 1mΩ
功耗：
P = I²R = 10W
所以在新能源设备里，很多系统会改用 霍尔电流传感器方案。
2 霍尔电流传感器
霍尔电流传感器基于 霍尔效应。
当电流通过导体时，会产生磁场。
霍尔元件可以检测这个磁场强度，并转换成电压信号。
这种方案最大的优势是：
可以测 直流 + 交流
具有 电气隔离
功耗低
因此在以下系统中应用非常广泛：
电机驱动
光伏逆变器
储能系统
UPS
充电桩
很多现代电流检测芯片也是基于这种结构。

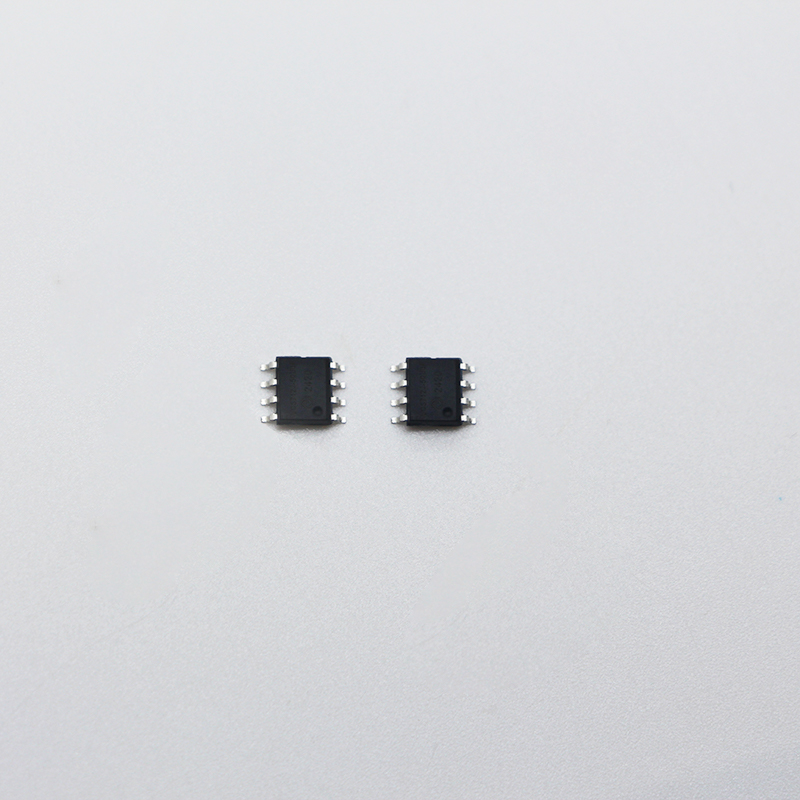

例如一些国产方案，如 VCS712 系列电流传感器芯片，就是采用开环霍尔检测结构，通过内部磁传感器和信号调理电路，将电流转换为比例电压输出。
这种芯片通常可以实现：
±10A~±50A 电流检测
响应时间约 1µs
精度可达到 1% 以内。
3 集成霍尔电流检测芯片
近年来越来越多电流检测方案开始采用 全集成电流传感器芯片。
这种芯片通常内部包含：
铜导电路径
霍尔传感器
信号放大电路
温度补偿
输出驱动
例如韦克威的 VCS724 系列电流传感 IC：
SOP-16 封装
±20A~±65A 电流检测
响应时间约 3µs。
这种方案相比传统霍尔模块有几个优势：
PCB 面积更小
成本更低
易于批量生产
因此在消费电子、电源模块和通信设备中应用越来越多。
大电流检测方案
对于新能源汽车、储能系统等大电流应用，电流检测范围通常需要达到：
100A
200A
甚至 400A
这类场景通常会使用大电流霍尔芯片。
例如 VCS758 系列电流检测芯片：
检测范围 ±50A~±400A
灵敏度可调
精度 <1%。
这种方案可以用于：
电动车电机控制
储能电池管理
工业逆变器
如何选择合适的电流传感器
在实际工程项目中，电流传感器选型通常需要考虑几个关键参数。
1 电流量程
必须覆盖系统最大电流。
常见规格：
10A
50A
100A
400A
2 响应速度
高速控制系统通常要求：
1µs~5µs 响应时间
这样才能满足电机控制和 PWM 调制需求。
3 温漂
工业设备温度范围通常：
-40℃ ~ 125℃
如果温漂控制不好，电流误差会明显增加。
4 抗磁干扰能力
在高功率系统中，外部磁场可能影响测量精度。
一些电流检测芯片会采用 差分霍尔结构 来抑制外部磁场干扰，例如 VCS734 系列电流传感器。
电流传感器应用场景
目前电流传感器主要应用在几个典型领域：
电机驱动
用于：
电流闭环控制
FOC算法
过流保护
新能源汽车
用于：
电池电流检测
电机驱动控制
充电管理
储能系统
用于：
BMS 电流检测
SOC 计算
充放电控制
工业电源
用于：
功率监测
负载检测
过流保护
总结
随着新能源、电动车和工业自动化的发展，电流检测技术的重要性越来越高。
从技术趋势来看，电流传感器正在向以下方向发展：
芯片集成化
更高精度
更宽量程
国产替代
目前一些国产厂商已经推出完整的电流检测芯片方案，在工业、电源和新能源设备中逐渐得到应用。
